掌握交通燈的工作原理及其設計方法。
重點：交通燈運行控制功能模塊框圖。
難點：交通燈運行控制功能模塊框圖。
[理論內容]
一、設計要求

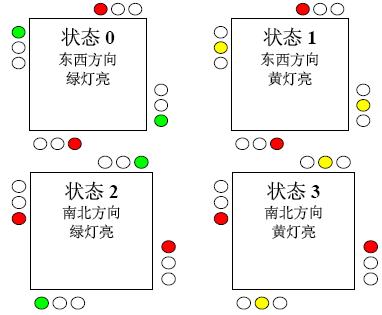

本文主要設計一個東西方向和南北方向十字路口的交通燈控制電路，要求每個方向有三盞燈，分別為紅、黃、綠，配以紅、黃、綠三組時間到計時顯示。每個方向的綠黃燈的定時時間可以預設，一個方向綠燈、黃燈亮?xí)r，另一個方向紅燈亮。每盞燈順序點亮，循環往復，每個方向順序為綠燈、黃燈、紅燈。交通燈的運行狀態共有四種，分別為：東西方向綠燈亮、東西方向黃燈亮、南北方向綠燈亮和南北方向黃燈亮。在東西方向綠燈和黃燈亮?xí)r，南北方向紅燈亮，并且紅燈的倒計初始值為綠燈的倒計初始值和黃燈的倒計初始值之和。交通燈電路的具體運行狀態框圖如圖1所示：
交通燈
