射頻子系統位于整個基站的最前端，是整個NodeB系統正常運行的關鍵環節之一。本PPT主要講述射頻基本概念和知識，以便大家更加深入理解NodeB系統。有需要的下來看看。

　　Node B通過標準的Iub接口與RNC互連，通過Uu接口與UE進行通信，主要完成Uu接口物理層協議和Iub接口協議的處理。一般，Node B主要由控制子系統、傳輸子系統、射頻子系統、中頻/基帶子系統、天饋子系統等部分組成。

　　射頻子系統一般由收發信機、雙工模塊、功率放大模塊等模塊組成，主要功能包括：上行完成接收濾波、低噪聲放大、進一步的射頻小信號放大濾波和下變頻，然后完成模數轉換、數字中頻處理和RRC濾波等；下行完成RRC濾波、數字中頻處理和數模轉換，經過射頻濾波、放大、上變頻處理，經線性功率放大器放大后經過發送濾波至天饋。

　　收發信機模塊完成上下變頻、信號放大、濾波處理、AD轉換、DA轉換，可以支持功率控制命令、一般收發信機用兩套收發通道支持收發分集。

　　雙工模塊包含雙工器和LNA（Low Noise Amplify），LNA對信號起前級放大作用。

　　功率放大模塊的主要作用是放大收發信機輸出的下行信號功率。

　　為了支持多載波的應用，一般射頻子系統還集成小信號合、分路模塊。通過分路器，將雙工模塊放大的上行信號分路，送到不同的收發信機，支持上行多載波；通過合路器，將多個收發信機輸出的下行信號合路，送到功率放大模塊進行放大，支持下行多載波應用。

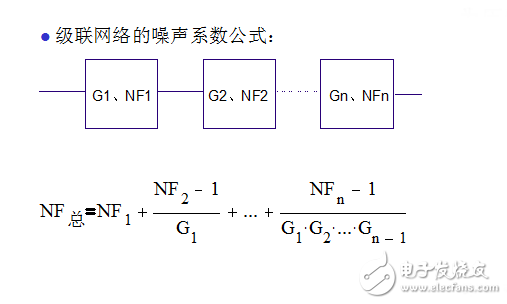

射頻基礎知識培訓(華為內部絕密NodeB資料免費下載)

　　NodeB是WCDMA RAN系統的基站，提供無線資源的接入功能。華為提供豐富的NodeB產品，以滿足不同場景的使用需求。

　　華為NodeB產品主要包括：

　　l 3900系列基站：BTS3900、BTS3900L、BTS3900A、BTS3900AL，BTS3900C，DBS3900

　　l 3800系列基站：BTS3812E，BTS3812AE，DBS3800

　　Micro系列基站：BTS3902E，BTS3803E

　　3900系列基站是華為秉承“基于客戶需求持續創新”的理念，整合無線平臺資源，融合多元技術，面向未來移動網絡發展的基站產品解決方案。通過基本功能模塊（基帶處理單元BBU、射頻模塊）和安裝配套設備的革新設計與靈活組合，可形成多樣化的產品形態，不同產品形態可以適用于不同場景，滿足客戶快速、低成本建網需要。
