發電廠、變電站接地網是整個電力系統防雷、故障保護系統的重要組成部分。其接地阻抗參數是地網運行狀態主要狀態量，是衡量地網運行狀態的重要指標。隨著現代大電網向超高壓、大電容和遠距離方向發展，使故障時入地電流不斷增大，引起地電位大幅提高。為了確保電力系統安全穩定運行以及提高供電可靠性，就必須保證接地裝置具有優良的性能。然而長期埋在土壤中的接地網容易遭受腐蝕，導致地網接地阻抗變大，產生較大的接觸電位差和跨步電位差，危及設備和人身安全。所以，出于安全運行的考慮，準確測量地網接地阻抗，及時發現問題越來越受到發、變電企業的重視。

　　項目研究目標及主要內容

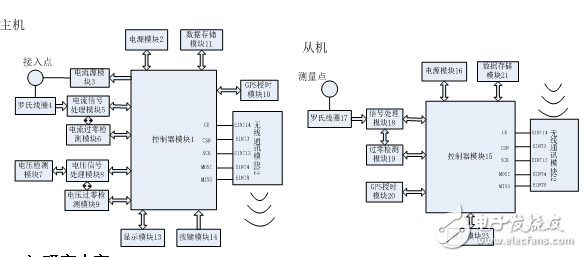

　　系統具體構成如圖所示，系統由主機測量地網阻抗的電壓和測試總電流，分機測量塔桿分電流向量。

　　1）研究?jī)?nèi)容：

　　?塔桿分電流測量方法研究，包括分電流的大小和相位，技術難點是分電流與總電流是分時測量，在測量相位時要保持時間上的嚴格同步，考慮采用GPS精確授時作為同步時間解決該問題；

　　?濾波器設計方案。系統采用異頻測量法，要求濾除工頻50HZ干擾信號，濾波器性能好壞直接決定了分電流向量測量的精度。擬采用數字濾波技術濾除干擾信號，同時對測試信號的大小和相位要有很高的精度，基本無相移；

　　?無線通訊方案。主從機之間采用無線通訊進行溝通和數據傳輸。研究設計的通訊系統主要有2個要求，一是通訊距離要大于500米，而是在變電站強干擾環境下可靠性和穩定性高。

　?、?a target='_blank' class='arckwlink_none'>控制器設計。設計的控制器要能夠在極短時間內完成數據采樣、數字濾波算法，要求運算速度高，抗干擾能力強。

　　2）功能要求：

　　?能測量接地裝置的接地阻抗、接地電阻、接地電抗；

　　?能測量避雷線分流的大小和方向；

　　?根據注入接地裝置的總電流，減去避雷線分流后的電流，直接算出接地裝置的接地阻抗、接地電阻、接地電抗（注：電流相減是復數加減）。
