本課程設計設計了一個基于51系列單片機控制的數據采集系統。51單片機控制AD轉換器循環采集8路數據，并對所采集的數據進行處理。處理好的數據再由單片機控制1602液晶顯示器顯示出來。此外，單片機還控制八個按鍵實現了單獨一路采集和顯示功能。單片機控制程序由C語言完成。

　　本課程設計涉及51系列單片機，AD模數轉換器，液晶顯示器等器件的運用，同時還設計了C語言在51單片機上的應用。這些器件的綜合運用對于深刻掌握51系列單片機原理和AD轉換原理具有很大理論意義，同時本課程設計設計出的數據采集電路能滿足簡單的數據采集環境，具有一定的實用價值。本課程設計設計了一個能夠采集八路數據并進行實時顯示的系統，它可以循環顯示4路采集數據，也可以根據按鍵操作進行單路實時顯示。

　　工作原理說明

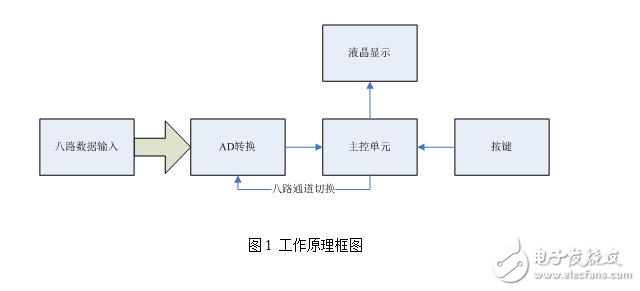

　　工作原理：

　　所要采集的八路數據由AD轉化器的八路模擬量輸入端輸入，AD將八路模擬數據轉換成數字量后送給主控單元51單片機，51單片機由C語言程序控制，將所得到的八路數字量處理后由1602液晶顯示器顯示出來。同時單片機發出控制信號控制AD循環采集八路數據，控制液晶循環顯示八路數據。按鍵復制單獨一路數據的采集與顯示控制。
