詳細敘述了鎖定放大器的工作原理以及一些實踐實例。

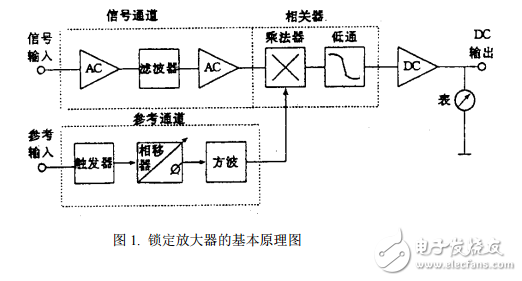

一、實驗?zāi)康?l、了解相關器的原理，測量相關器的輸出特性； 2、了解鎖定放大器的原理及典型框圖； 3、根據典型框圖，組裝鎖定放大器；熟悉鎖定放大器的使用方法二、實驗原理實際測量一個被測量時，無用的噪聲和干擾總是伴隨著出現，影響了測量的精確性和靈敏度。特別當噪聲功率超過待測信號功率時，就需要用微弱信號檢測儀器和設備來恢復或檢測原始信號。這些檢測儀器是根據改進信噪比的原則設計和制作的?？梢宰C明，當信號的頻率和相位己知時。采用相干檢測技術能使輸出信噪比達到最大，微弱信號檢測的著名儀器鎖定放大器，就是采用這一技術設計與制造的。鎖定放大器是以相干檢測技術為基礎，其核心部分是相關器，基本原理框圖如圖 1 所示。而鎖定放大器的主要由三部分組成，即：信號通道(相關器前那一部分)、參考通道和相關器(包括直流放大器)。
一、實驗?zāi)康?l、了解相關器的原理，測量相關器的輸出特性； 2、了解鎖定放大器的原理及典型框圖； 3、根據典型框圖，組裝鎖定放大器；熟悉鎖定放大器的使用方法二、實驗原理實際測量一個被測量時，無用的噪聲和干擾總是伴隨著出現，影響了測量的精確性和靈敏度。特別當噪聲功率超過待測信號功率時，就需要用微弱信號檢測儀器和設備來恢復或檢測原始信號。這些檢測儀器是根據改進信噪比的原則設計和制作的?？梢宰C明，當信號的頻率和相位己知時。采用相干檢測技術能使輸出信噪比達到最大，微弱信號檢測的著名儀器鎖定放大器，就是采用這一技術設計與制造的。鎖定放大器是以相干檢測技術為基礎，其核心部分是相關器，基本原理框圖如圖 1 所示。而鎖定放大器的主要由三部分組成，即：信號通道(相關器前那一部分)、參考通道和相關器(包括直流放大器)。
