發視頻資料介紹
實驗原理及連線
實驗內容中的六個實驗均要通過實驗四的“掃描顯示電路”進行顯示，具體連線根據每個實驗內容完成時的管腳分配來定義，同相應的輸入輸出接口功能模塊相連，掃描模塊的連接參考實驗四。

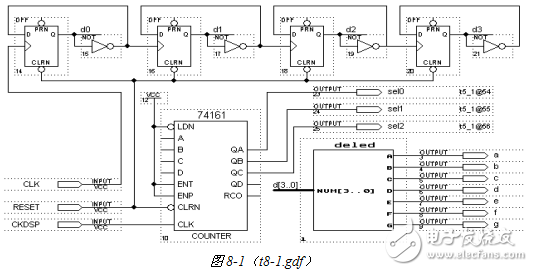

1、實驗參考原理圖，如圖8-1所示：
t8_1.gdf說明：計數時鐘頻率CLK《2Hz;掃描時鐘頻率》40Hz;
四位D觸發器接成異步計數器；SEL0～SEL2為掃描地址（控制八位數碼管的掃描順序和速度）；A……G為顯示譯碼輸出，代表數碼管的八個段位（a，b，c，d，e，f，g）。
八位數碼管同時順序顯示0～F。
