引言

　　如今，人們期望電池充電器能夠容易地支持多種化學組成并接受眾多的電壓輸入，包括廣泛的太陽能電池板。輸入電壓范圍覆蓋到輸出電池電壓以上和以下的情況越來越常見，因而需要其兼具降壓和升壓能力 （降壓-升壓拓?fù)洌TC?4020 降壓-升壓型電源管理器和多化學組成電池充電控制器能接受 4.5V 至 55V 的寬范圍輸入，并產生高達 55V 的輸出電壓。其降壓- 升壓型 DC/DC 控制器可向電池和系統提供高于、低于或等于器件輸入的電壓。

　　充電器可容易地針對多種電池化學組成進行優化。例如：其可遵循一種恒定電流/恒定電壓（CV/CC）充電算法，采用 C/10 或定時終止（針對基于鎳的電池系統）；一種采用定時終止的恒定電流（CC）特性；或者一種優化的4步、3級鉛酸電池充電模式。

　　用于25.2V 電池浮動電壓的6.3A 充電器

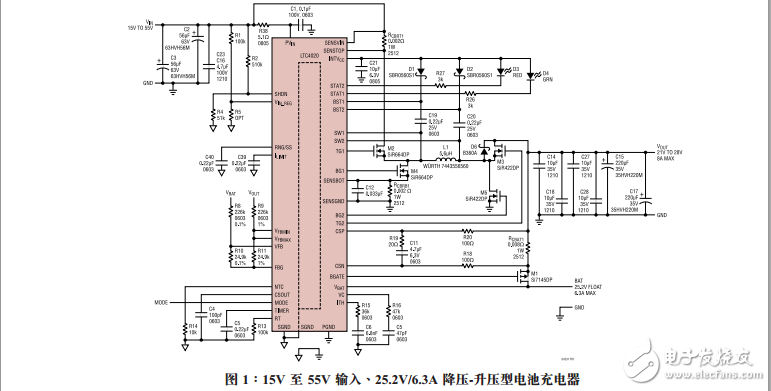

　　圖1示出了一個15V 至55V 輸入、25.2V/6.3A 降壓- 升壓電池充電器，其具有一個高效率四開關 （M2–M5）同步降壓-升壓型 DC/DC 轉換器，僅需一個電感器 （L1） 。專有的平均電流模式架構采用兩個檢測電阻器 （RCBRT1 和 RCBRB1） 來監視電感器電流。在該降壓-升壓型解決方案中，當 VIN 高于 VOUT 時，轉換器在降壓模式工作；當 VIN 低于 VOUT 時，轉換器則工作在升壓模式。當 VIN 接近 VOUT 時，轉換器工作于四開關降壓-升壓模式。
