了解開關穩壓器控制回路響應

　　開關DC-DC電壓調節器（“開關穩壓器”）依賴于一個封閉的反饋控制回路，以確保所需的電壓和電流輸出保持在不同的負載條件下。該控制回路的性能影響電源的關鍵性能參數，包括線路和負載調節，穩定性和動態響應。

　　工程師可以量化的控制回路的性能，通過測量在寬范圍的頻率的電壓調節器的頻率響應。的頻率響應，然后可以“調整”通過將補償網絡到電路中。如果工作做得好，最終的結果是一個開關穩壓器的穩定性，在較寬的頻率范圍內卻沒有補償，動態響應較差。

　　本文介紹了開關穩壓器的控制回路的基本原理，然后著眼于一些精心設計的模塊化開關控制器和調節器，可作為高性能電源的基礎上的一些例子。

　　The voltage regulator control loop

　　Feedback control loops are simple concepts. The purpose of a control loop is to constrain a system variable （for example， an output） such that it is maintained at a desired value. The system variable is constantly monitored and compared with a reference value， which is equal to the desired output. The error signal （the difference between the desired value and the actual output） is then used to adjust the system variable to bring it back into line.

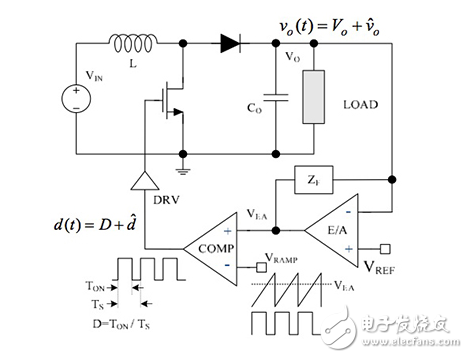

　　In a switching regulator the system variable is voltage （and/or current） which is compared with a reference value set by the circuit designer. The output from the error amplifier （the error signal） is then fed into a comparator that adjusts the duty cycle of the switching transistor. The duty cycle is proportional to the output voltage. Figure 1 shows a simplified schematic of the feedback loop for a step-up （“boost”） switching regulator.
