GaN基第八磚提供高功率和高效率的調節輸出

　　由于電子負載，如微處理器、FPGAs和ASIC系統主板上的今天正朝著低電壓高電流和更快的瞬態響應，中間總線架構（IBA）在現代分布式電源架構是常見的（DPA）為基礎的數據中心的服務器、工作站、通信設備。IBA計劃，這是啟用使用標準隔離直流/直流轉換器稱為磚，是幫助系統設計人員進一步降低直流母線電壓為12，9，或VDC。這種較低的隔離直流母線電壓簡化了高效率，高密度，非隔離點的負載（金）降壓穩壓器用于驅動低電壓電子負載的使用。

　　由于這些DPA為基礎的服務器和工作站越來越小，隨著時間的推移，所以必須孤立的DC / DC轉換器或磚，使IBA計劃在這些系統中。各種磚格式，其中包括季度和第八磚，正在部署作為中間總線轉換器IBA的需要。

　　去年，我們看到一些廠家提供第八磚與一季度brick1電源。有些廠商是崔，GE的臨界功率，村田電源解決方案，和Vicor，等等。順便說一句，所有這些都是模擬控制為基礎的磚將硅功率MOSFET的輸出功率級，以及輸出電壓從這些硅為基礎的第八磚非規范。Vicor是唯一第八磚供應商從50至55伏直流輸入電壓范圍內提供500瓦的能力。這是最成功的第八磚格式，其中措施2.30×0.9×0.38英寸（58.4×9.5毫米）。然而，它的第八塊磚ib048e120t40n1-00 12 VDC輸出是不規范的，軟交換與1500 V的輸入和輸出之間的隔離。理論上，輸出功率為480 W的最大額定輸出電流為40 A在12 V

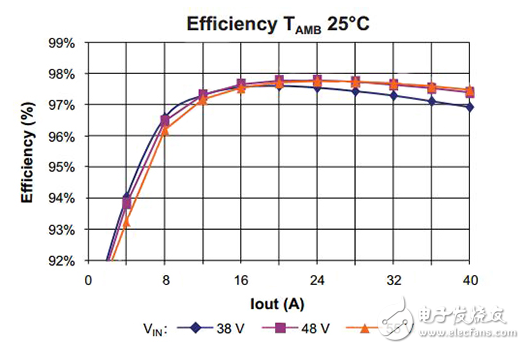

　　To keep the switching losses to a bare minimum， Vicor’s eighth brick uses a proprietary transformer-based series resonant topology called Sine Amplitude Converter. As a result， it can switch at 1 MHz while keeping switching losses low and passives smaller. The result is very high efficiency at full-load while maintaining good efficiency across load variations. The product data sheet specifies a peak efficiency of 98 percent at an ambient temperature of 25°C （Figure 1）。 This peak performance is at mid-load current of 20 A with 48 V input. At full-load with the same input of 48 V， the efficiency drops to around 97.5 percent and at 10 percent of the load it drops to 94 percent.
