具有 PFC 和 PSR 功能的新型 LED 驅動器可應對功率、空間和成本挑戰

　　LED 照明設計人員尋找的 LED 驅動器通常需要具有低功耗、更小的系統封裝，當然還有低成本，同時還要在中低功率范圍中為應用提供高的可靠性。 為了滿足這些需求，LED 驅動器制造商已采用功率因數校正 （PFC） 電路來獲得更高的電能質量，并使用初級側調節 （PSR） 來通過消除次級反饋電路降低成本。 它們還采用反激式拓?fù)浣Y(jié)構來簡化設計。

　　LED 驅動器制造商在其設計中采用 PFC 電路來實現更佳的電能質量（即更低功耗）以滿足各地區的監管標準，并通過 PSR 來幫助降低成本。 PSR 具有多項功能——它可消除輸出電流感測損失和所有次級反饋電路，既能提供更高效的 LED 驅動器，又能降低成本。 它可以調節 LED 驅動器輸出電壓，無需次級反饋電路，因此具有更高的可靠性。 除了 PFC 和 PSR 之外，這些應用中還采用了反激式拓?fù)浣Y(jié)構，以簡化設計。

　　Fairchild Semiconductor 的 FL7733A 單級 PSR 反激式 LED 驅動器就是一個例子。 這種 LED 驅動器設計可為 LED 照明系統帶來恒定亮度和即時無閃爍接通能力。 具有 PSR 功能的 FL7733A 減少了中低功率 LED 轉換器中的元件數量，不再需要大容量輸入電容和次級反饋電路，從而降低了成本。 FL7733A 控制器的 8 引腳小型封裝 （SOP） 進一步節省了空間。 該器件非常適合用于 SSL 射燈，以及 PAR 和 A19 燈泡應用。

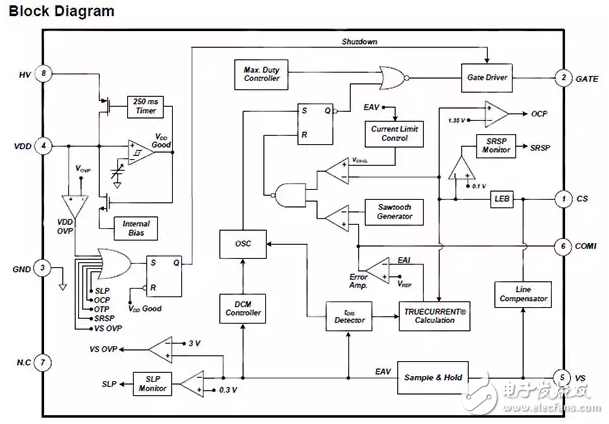

　　FL7733A LED 驅動器（圖 1）可用于各種從 5 W 到 60 W 以上的室內外 LED 應用。 LED 驅動器還可提供嚴格的恒流調節、高功率因數 （PF） 和低總諧波失真 （THD），因此能滿足許多地區市場的要求。 據 Fairchild 稱，它符合全球標準，在通用線路電壓條件下 THD 《10%，遠低于大多數地區法規中規定的 30% 的 THD。 憑借這些特性，設計人員可在單一解決方案中實現 LED 照明全球標準和法規的合規。
