在使用NexFETTM 產品線的高性能MOSFET 用于開關變換器的設計時，通常需要特別的考慮來最大可能的提升產品效率并優化整個開關過程的性能。如果能在設計初期盡早考慮到使用超快功率器件帶來的挑戰，將有利于保證最終產品的高性能和穩定性。
這篇應用文檔中，會以一個典型非隔離同步Buck 變換器的功率部分作為實例（見圖1），對設計中關于提升NexFETTM 產品的性能和壽命進行討論。開關管打開過程中疊加的電壓過沖是本文中討論的最主要問題。
此外，本文還會討論開關管振鈴的原理，精確測量振鈴的方法以及減小振鈴影響并維持良好系統性能的方法。

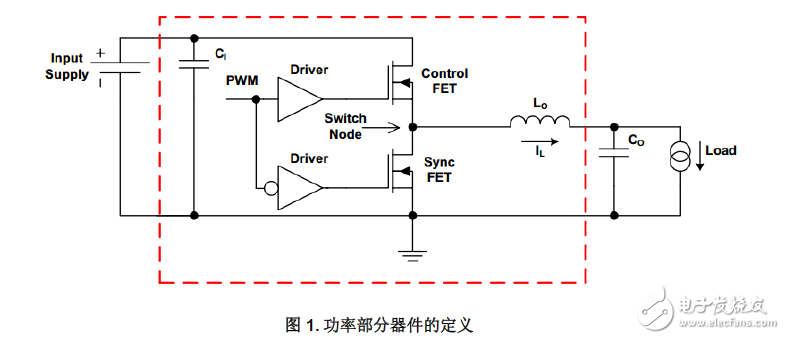

圖1 是一個典型同步buck 變換器的原理圖。隨著功率器件性能的提升，控制管能夠以大于10kv/us 的速度進行電壓切換。然而，開關速度越快，開關噪聲則越大。特別是當控制管打開而同步管關閉時，環路電感，環路電阻以及同步管的輸出電容組成一個RLC 回路，并會在諧振頻率下震蕩。震蕩會導致電壓的過沖以及在開關節點上的振鈴。
