發視頻資料介紹

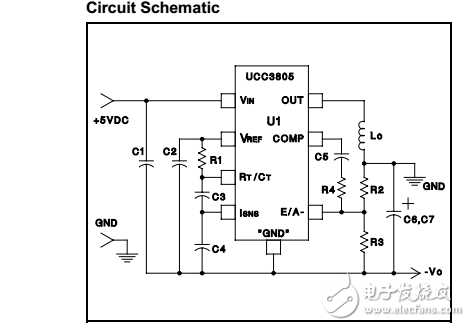

附注：本ucc3805 PWM控制集成電路采用反激逆變器應用每形成三大功能；控制、交換和輸出整流。在時間的PWM時，IC的輸出上的圖騰柱的開關打開，應用5伏的輸入電感兩端（LO）儲存能量。PWM輸出變低時，正確的占空比實現調節輸出電壓，Vo。這將關閉上部圖騰柱開關，打開較低的開關，將電感器連接到輸出電壓（3V）軌道。較低的圖騰柱開關作為同步整流器與內部MOS體二極管并聯。這個條件需要電感電流不連續運行時刻避免在IC的輸出級的高交叉?zhèn)鲗?dǎo)電流。
