精密光電傳感設計跨阻放大器

　　光電二極管和其相關聯的跨阻前置放大器或光和有用的輸出電壓之間的橋梁。雖然它們是基本元素，但設計精密儀器所需的電路則是一個多維的問題，需要特別注意諸如相角裕量等參數。

　　相位裕度特別重要，因為它決定電路的階躍響應、超調特性和品質因數（q）。然而，到達所需的相位裕度是一個過程。

　　在跨阻放大器（TIA）開始設計，設計者定義的運算放大器（運算放大器）輸出擺幅。從那時起，設計者著手定義反饋電阻和電容器，它決定了TIA的相位裕度。

　　本文將簡要討論運放的可用輸出擺幅，然后是目標相位裕度推導。

　　The use of TIAs in photo sensing circuits

　　Photo sensing circuits such as transimpedance amplifiers （TIAs） are useful in precision systems such as computed tomography （CT） scanners， blood analyzers， and smoke detectors. Other uses for light-to-voltage conversions are with position sensors， infrared （IR） pyrometers， and chromatographs. In these circuits， photodiodes generate a small current， which is proportional to the level of illumination.

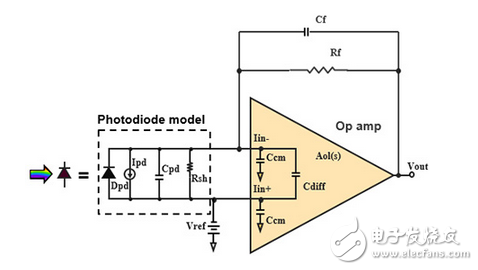

　　The TIA converts the photodiode’s current output signal to a usable voltage level. The implementation of this current-to-voltage conversion consists of a photodiode， an amplifier and a resistor/capacitor feedback pair （Figure 1）.
