在大型地面電站日益發展的今天，單個電站的容量越來越大，設備數量越來越多，逆變器作為電站系統中的核心設備，日常維護速度勢必引起大家的關注。如何縮短電站設備的維護時間？如何快速處理設備故障，降低對發電量的影響？是每個業主最關心的話題。于是，采用模塊化設計理念的逆變器產品便應運而生。

　　一、特變電工模塊化集中式逆變器的發展思路

　　受到了模塊化UPS的啟發，優秀的逆變器廠商特變電工在2011年推出了第一代模塊化設計的集中式逆變器，也是國內首臺采用該設計的光伏并網發電設備。隨著光伏并網發電技術的進步，在2012年和2013年，特變電工陸續推出了采用模塊化設計+前維護設計的第二代、第三代500kW集中式逆變器，該款設備的特點在于維護人員站在逆變器的正面即可完成對設備的日常維護。在2014年，特變電工推出了具備模塊化+前維護+可插拔功能的第四代500kW并網逆變器，在延續了上一款機型優點的同時提高了設備的功率密度。該款機型采用模塊化插拔設計，能夠有效縮減逆變器的維護時間，維護效率更高。

　　500kW逆變器維護模式

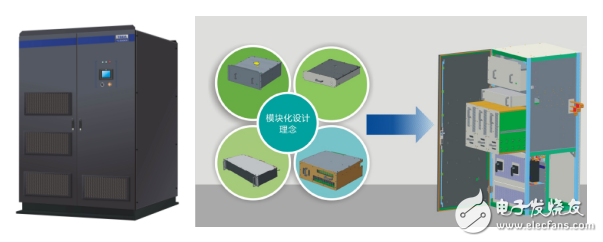

　　二、模塊化集中式逆變器是怎樣煉成的？

　　集中式逆變器的模塊化設計看似簡單，實則是一個龐大的系統工程，需要充分考慮原材料、模塊布局、結構件尺寸、電氣元件尺寸和接線、接插件選型、器件安裝、發熱器件的散熱等等，是一個充分將理論與實際相結合的過程。通過將設計計算與模型仿真相結合，并進行多次打樣和實驗，最終才能確定一種成熟、可靠的逆變器結構設計。

　　目前集中式逆變器的柜體結構按照功率流走向設計可分為直流柜和交流柜，太陽能電池組件輸出的直流電通過逆變器直流柜接入，經過逆變轉變?yōu)榻涣麟姾?，最終通過交流柜輸出，所以集中式逆變器的模塊化設計必須在功率流順暢的基礎上進行。

　　首先根據元器件的特點將逆變器分為如下4個模塊：交直流分?jǐn)嗖糠帧⒛孀儾糠?、控制部分、散熱部分，通過對這4個模塊進行優化設計，來實現模塊化設計思路。

　?。?）交、直流分?jǐn)嗖糠帜K化設計

　　交、直流分?jǐn)嗖糠职ń?、直流斷路器，目前所有的逆變器均采用下進下出的接線方式，所以交直流分?jǐn)嗖糠謶?yīng)分別布置于直流柜和交流柜下部，便于接線和維護。

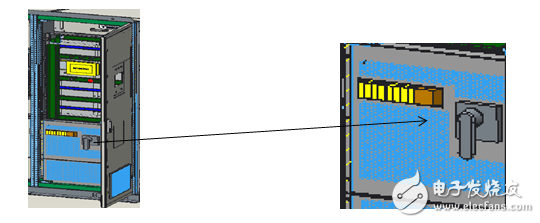

　　直流斷路器模塊化設計

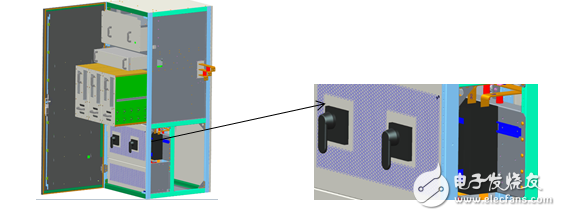

　　交流斷路器模塊化設計

　?。?）逆變部分模塊化設計

　　逆變部分包括IGBT、母線支撐電容、吸收電容、通訊及驅動等，通過將這部分封裝成一個模塊，配合接插件和滑道，將A、B、C三相功率器件設計為抽屜式模塊化設計。

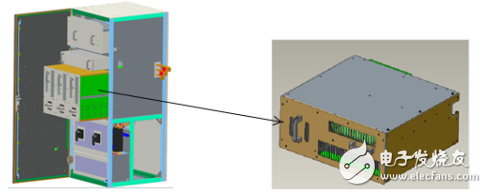

　　逆變部分模塊化設計
