發視頻資料介紹

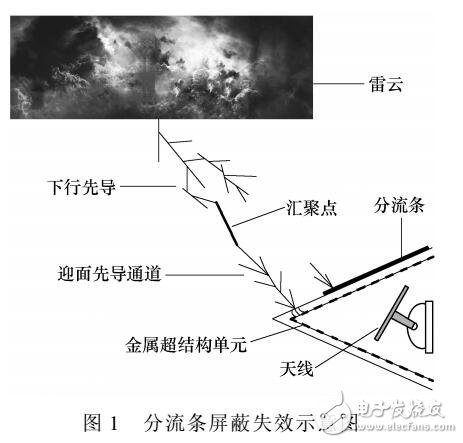

頻率選擇超材料是隱身雷達罩的理想罩體材料，內部存在大量周期性金屬超結構單元，常規雷電屏蔽方法無法對其形成有效保護。該文利用環氧樹脂基材制備一種頻率選擇超材料，研究雷電沖擊電壓下這種超材料表面的放電通道形貌特征，提出夾角因子參數并測量了50%沿面放電電壓。在此基礎上，利用夾角因子對超材料表面絕緣特性進行評估，得出沿面放電電壓隨偏離角變化的規律。結果表明，超材料表面放電通道呈折線型，由兩類放電路徑組成：第一類路徑與超結構周期方向平行，第二類路徑與超結構周期方向夾角45°。進一步分析發現，超材料沿面放電的主通道發生在沿絕緣間隙總長度最短的路徑上。隨著雙電極連線偏離超結構周期方向角度的增大，沿面放電電壓先增后減，當偏離角為0°或45°時，放電電壓較低；當偏離角為22.5°時，放電電壓較高。研究結果可為超材料隱身雷達罩的雷電防護提供參考。
