電橋法測電阻
一、實驗?zāi)康?/p>
1、了解單臂、雙臂電橋的結構原理。
2、學習單、雙臂電橋的正確使用方法。
二、原理與說明
單臂電橋（又稱惠斯登電橋）和雙臂電橋（又稱凱爾文電橋）有多種不同的規格形式，但結構原理與使用方法基本相同，現以QJ32型直流單雙臂電橋說明電橋的使用方法。

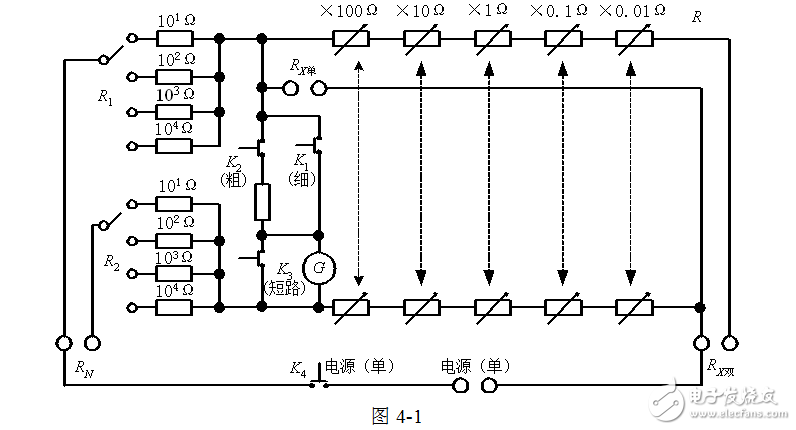

圖4-1為QJ32型直流單雙臂電橋電路原理圖
其中：R1、R2為電阻箱，各有10000歐、1000歐、100歐、10歐等四個電阻，分別利用旋轉開關進行選擇。
R：十進式電阻箱。由五只雙邊旋鑰電阻構成，第一只旋鑰兩邊各裝有10只100歐電阻，第二只旋鑰兩邊各裝有10只10歐電阻，依次類推至第五只旋鑰兩邊各裝有10只0.01歐電阻。
G：磁電系檢流計
K1：檢流計按鈕開關，細調。
K2：檢流計按鈕開關，粗調。
K3：檢流計按鈕開關，將檢流計短路。
K4：?jiǎn)坞姌?a target='_blank' class='arckwlink_none'>電源開關。
電源（單）：?jiǎn)坞姌螂娫唇泳€端。
RN：雙電橋外接的標準電阻。
RX：雙電橋外接的被測電阻。
RX單：?jiǎn)坞姌蛲饨拥谋粶y(cè)電阻。
