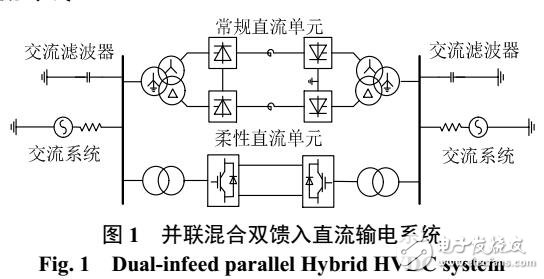

針對電網換相換流器的高壓直流輸電系統（line commutated converter high voltage direct current， LCC-HVDC）易于發生換相失敗的缺點及柔性直流輸電（voltage source converter based high voltage direct current， VSC-HVDC）具有的有功無功快速獨立控制的優點，為了充分發揮VSC-HVDC提高LCC-HVDC抵御換相失敗能力的作用，提出了適用于并聯混合直流輸電系統的基于逆變器關斷角y的暫態無功協調控制策略。將故障時根據y角得出的無功功率補償值附加至柔性直流換流器外環無功控制環節，調節柔性直流換流器發出的無功功率，在故障時降低LCC-HVDC的直流電流增加量或調節換流母線電壓，達到提高LCC-HVDC換相失敗抵御能力的目的。在PSCAD/EMTDC仿真環境中搭建了并聯混合雙饋入直流輸電系統模型，從換相失敗免疫性指標（commutation failure immunity index，CFID的角度研究了不同強度交流系統下基于y角的暫態無功協調控制策略對LCC-HVDC抵御換相失敗能力的影響。結果表明，基于y角的暫態無功協調控制策略可以顯著提高LCC-HVDC抵御換相失敗的能力。
