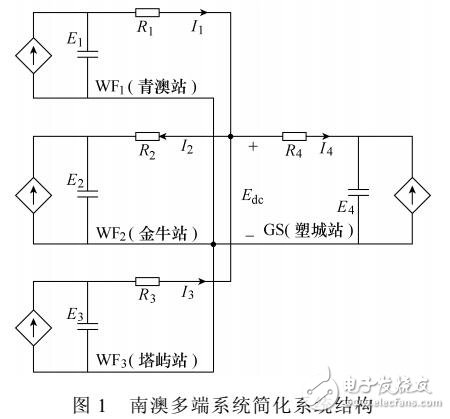

電壓源型變流器技術發展日臻成熟，電壓等級及容量不斷提高，已成功用于柔性直流輸電系統，并展現出高電壓、大容量和多端柔性直流輸電系統應用的發展態勢。本文結合世界首個多端柔性直流輸電工程，針對多端柔性直流輸電系統應用中存在的強非線性和多端協調等技術難點，提出采用改進下垂控制方法，即通過多個換流站同時采用定電壓控制方式運行，暫態過程中，采用定電壓控制的換流站退出時系統仍能正常運行，保持直流網絡功率平衡。通過檢測直流網絡電壓和動態改變平滑切換控制器輸出值，即由切換控制器選擇定功率控制輸出有效或定電壓控制器輸出有效，在無需站間通信情況下，實現定電壓控制換流站和定功率控制換流站之間的相互轉換，相對于傳統采用單點電壓控制的多端系統，具有較好的靈活性。此外，針對采用定電壓控制的換流站完全退出的極端工況，設計反步電壓控制器，有效地減小了暫態過電壓程度，與下垂控制策略結合，能較好地實現系統直流電壓的穩定控制，充分發揮其多端協調功能，提高系統抗干擾性能。仿真結果證明了所采用方法的正確性和有效性。
