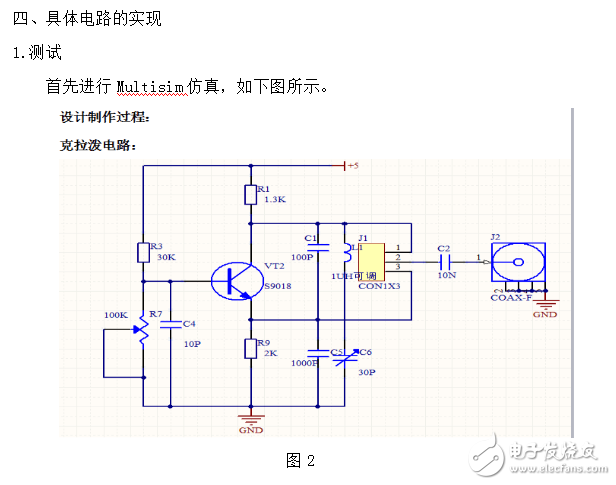

30MHZ克拉潑振蕩器 課程設計
一、引言
在實踐中，廣泛采用各種類型的信號產生電路，就其波形來說，有正弦波或非正弦波，其中正弦波振蕩器的運用尤為普遍。實際運用中，正弦波振蕩電路可分為RC振蕩電路、LC振蕩電路及石英晶體振蕩器，其中RC正弦波振蕩器多用于產生低頻正弦波，同時它也是被運用最早且最好理解的一種正弦波振蕩電路，對于學習理解正弦波振蕩器十分有幫助，故學習設計RC正弦波振蕩器是十分有必要且重要的。
二、總體方案設計
設計一個克拉潑振蕩器，振蕩器閉合電源后，各種電的擾動是振蕩器起振的初始激勵。電流和噪聲中包含著許多諧波成分，它們通過LC諧振回路，諧振回路的選頻作用將接近于回路諧振頻率的電壓分量選出來，雖然電壓幅度很小，但經過反饋和放大的循環，幅度不斷增長。其中，起振時，uf 》 ui，必須滿足放大倍數K與反饋系數F的乘積大于1。當增大到一定程度時，導致晶體管進入非線性區域，產生自給偏壓，使得K值下降，最后達到平衡，有uf＝ui，穩定在KF=1點。起振和平衡的相位條件都需要滿足ψK+ψF=2nπ，n=0，1，2，…
振蕩器
