很久以前，精確的電氣測量是在原始實驗室環境中進行的，在這類環境中具有充足的電力供應，時間分配也能確保極高的準確性。而今天，人們希望將儀表攜帶到現場，讓其靠電池電源運行，甚至立即實現更高的準確性。

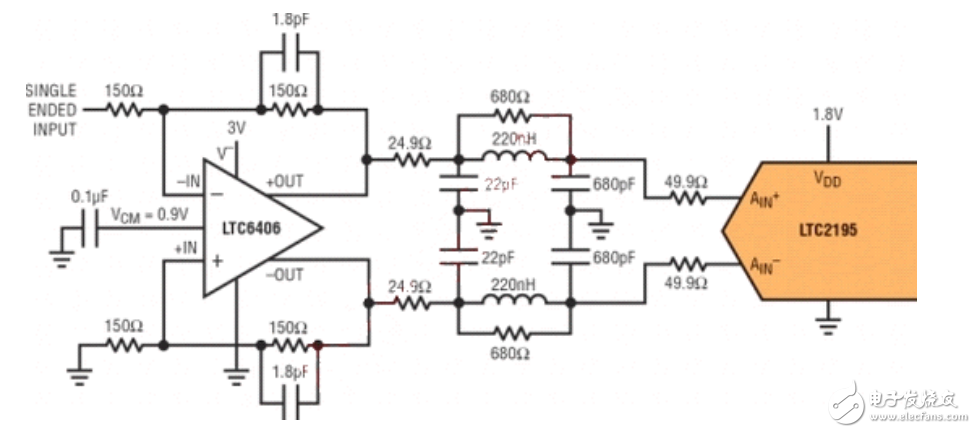

圖1采用的ADC是LTC2195。該器件是一款16位125Msps，同步采樣、雙通道ADC，它采用1.8V單電源工作。該器件以每通道216mW功耗，實現了與消耗1.25W功率的ADC幾乎相同的SNR性能。LVDS串行接口允許該器件占用不到以前ADC一半的電路板空間，同時，由于減少了I/O數，還允許使用更小的FPGA。該電路與LTC6406結合，僅消耗275mW功率，這對于多通道系統而言是一個明顯優勢。同時，該電路可非常容易地應用于該系列14位和12位器件，或是以低得多的采樣率采樣的轉換器，從而進一步節省功耗。
