1. 電容性負載驅動：壓電器件（電壓/電流放大器）
壓電陶瓷晶片是一種結構簡單且輕巧的電學器件，當電壓作用于壓電陶瓷時，就會隨電壓和頻率的變化產生機械變形；另一方面，當振動壓電陶瓷時，則會產生相應電荷。壓電陶瓷晶片適合機械形變、振動、次聲波、聲波和超聲波和次聲波的產生和檢測，具有靈敏度高，無磁場散播外溢，不用銅線和磁鐵，成本低耗電少，便于大量生產等優點而獲得了廣泛應用。常見的壓電器件包括：壓電陶瓷片、壓電傳感器、壓電換能器等。
當壓電器件用于產生形變、振動、次聲波、聲波和超聲波時，需要相應頻率的電信號驅動。壓電器件是典型的容性負載器件，隨驅動電信號頻率的升高呈現低阻抗特性，因而對驅動源提出了更高的要求。例如：如果高頻率壓電器件的電容是 3.3uF，所要求的驅動峰值電壓為 20V，頻率為 10kHz，根據歐姆定律計算，所需的峰值驅動電流是 4.14A。

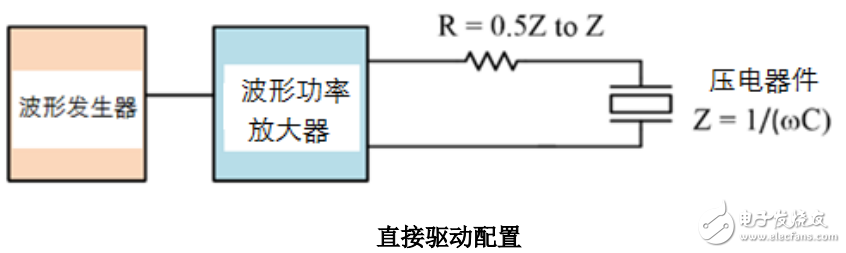

依據前述原理，我們可以選擇相應的波形功率放大器，配合波形發生器，完成壓電器件的驅動。直接驅動配置如下圖：
功率放大器
