　　一、關于電流負反饋

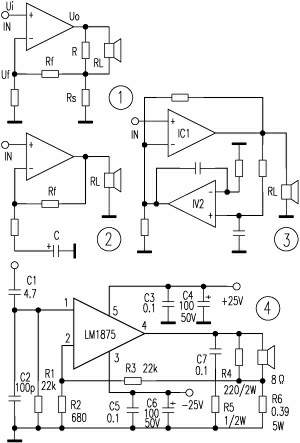

　　近幾年來，許多文章介紹在集成電路功放中采用電流負反饋電路，有人稱為恒流激勵方式、恒流功放，使功放的輸出負載特性可變，從而使重放音質具有電子管的韻味。電子管功放音質好的原因除功率貯備較大、過荷能力較強以及瞬態互調失真較小外，還有一個重要的原因是輸出負載特性好，其輸出功率與負載成正比例關系。而晶體管功放一般采用電壓負反饋，有人稱為恒壓功放。OCL電路的輸出功率：Po=Eo2/8RL，即輸出功率與負載成反比例關系。這是兩種功放音質存在本質區別的主要原因。有人認為精心設計的恒流激勵方式的集成電路晶體管電路功放，其音質有可能趕上甚至超過電子管功放。圖1是其電路示意圖。在揚聲器與地之間串、并聯R和Rs二個電阻（R主要是防止空載引起電路自激而設），由Rs電阻的上端至功放反相輸入端加一電流負反饋（電阻）。假設輸出電壓為Uo，反饋電壓為Uf，則：

　　　　　　　　　　　，
一般取Rs?RL（當RL=8Ω時，選Rs=0.39Ω,Rs/RL約為5％左右，不然功率損失大）；取R?RL（一般R取220Ω）。則：

　　　　　　　　，
從上式可知，揚聲器的阻抗RL大時，反饋電壓Uf就小，放大器的增益就高，輸出電壓Uo就變大；反之，若RL小時，Uf就大，放大器的增益就小，Uo也小。由此可見，功放的輸出電壓將隨負載阻抗的增大而增大。這種輸出負載特性可變的發生與電子管功放電路一樣，難怪這種功放在重放音質時具有電子管的味道，而受發燒友津津樂道。
　　電流負反饋電路不僅應用在LM1875、TDA1514A和TDA2030A等集成電路功放中，同樣可應用在分立元件晶體管功放中。
　　二、關于功放直流化
　　最初推出功放集成電路廠家推薦的標準電路中，在IC的反相輸入端用一電解電容和電阻串聯接地，以保持輸出中點零電位，見圖2。正是這個電解電容對反饋信號隨不同頻率表現為不同的容抗，而使功放電路的反饋量、相移和內阻都會隨頻率而變，使得功放的失真度明顯增加，聽覺上會感到低音的力度和下潛的深度不夠，中高音欠透明。為了去掉這個嚴重影響音質的電容，同時又要保持功放輸出中點的零電位，引入了有源直流伺服電路，見圖3。它是一個帶低通濾波器的積分電路。功放電路IC1輸出的信號經有源直流伺服電路中的低通濾波器濾除交流成分后只剩下直流成分，此直流分量在IC2中與零電位進行比較，于是IC1輸出端直流電位的微小變化量都會經IC2放大后通過電阻加到IC1的反相輸入端，從而將輸出端拉回零電位。使用該電路后，功放的頻響理論上可擴展到DC，低頻下限不再有電容C的限制并且消除了由此電容帶來的信號相移和非線性失真，聽感上低頻的力度大增，中高音的解析力增強。
　　可是回頭再看，有源直流伺服電路中有兩只積分電容，免不了對音頻輸出也有一定的“反饋”影響。有行家甚至認為其對音質的影響程度不低于前面所說的隔直電容器C。其實一些性能優異的功放集成電路本身輸出失調電壓極低。如LM1875失調電壓2μV；TDA1514A失調電壓也只有1mV，完全可以去掉反饋電容，而不必另加有源直流伺服電路，功放直接變?yōu)镈C放大器。實際電路中LM1875失調電壓極低，TDA1514A失調電壓僅發現10mV左右，長期使用電路穩定，功放的音質也極為滿意。值得指出的是，這種功放的性能要靠優質電源和外圍元件來保證。
　　電流負反饋和功放直流化電路在LM1875集成功放電路中同時應用，效果更佳，因?yàn)長M1875功放本身音質柔和，更接近電子管的味道，音響效果特靚。具體電路見圖4。其中R6選用無感電阻，其余要求同一般發燒功放電路，不再贅述。
　　三、關于變壓器
　　首先是變壓器的功率。變壓器的額定功率應是功放額定輸出功率的2倍以上。否則在大音量或在大動態時，你的功放就會捉襟見肘，從而引起較大的失真。
　　其次許多文章竭力推薦環形變壓器，而大部分進口功放機都未用環形變壓器，而用傳統方形變壓器，因此可以說推薦環牛只是國內的“一頭熱”現象。的確環形變壓器具有漏磁小、磁阻小、體積小、耗線短電阻小等優點。筆者曾制作一只環牛，每層都用玻璃紙絕緣并浸漆，耗時幾天不說，使用一年以來，與普通EI型變壓器至少在聽感上并無明顯區別。有些發燒友還發現環牛存在討厭的“嗡”聲。而EI型鐵芯本身在磁路上就有較小的間隙，這對電磁轉換是有特定效果的，同時自制較為方便。只要在工藝和選材上保證質量，即芯片質量要高，線徑宜粗不宜細，額定功率要大，初級屏蔽，層間絕緣，浸漆以及在變壓器外側磁軛上包一層銅皮短路環以減少磁漏等措施，是完全滿足發燒要求的。
　　?江蘇　楊曉林　
