　　凌力爾特公司 (Linear Technology Corporation) 推出雙通道高性能 RF 混頻器 LTC5569，該器件兼有 26.8dBm IIP3 (輸入 3 階截取)、每混頻器 300mW 功率和寬工作頻率覆蓋范圍，以滿足多模式 4G RRH (遠端射頻頭) MIMO (多輸入、多輸出) 接收器的高密度占板需求。該混頻器在 300MHz 至 4GHz 的寬頻率范圍內工作，因此配置單個器件就可以為在 700MHz 至 2.7GHz 的任何蜂窩頻帶上工作。LTC5569 雙通道混頻器提供了同類最佳的功耗，同時提供卓越的 IIP3、2dB 的轉換增益和 11.7dB 的噪聲指數。這為 MIMO 和多種多樣的寬帶接收器應用實現了卓越的動態范圍性能。此外，LTC5569 具有堅固的輸入，可承受很強的帶內阻塞干擾信號，而不會使噪聲指數顯著劣化，從而提高了接收器靈敏度。

　　LTC5569 雙通道混頻器的每個通道在 RF 和 LO 輸入端都含有一個集成的平衡-不平衡變換器。這些端口是單端 50Ω 匹配的，需要最少的外部組件，可節省成本并減小解決方案的占板面積。每個通道的 LO 都有從共同輸入驅動的單獨緩沖器，從而提供了卓越的通道至通道隔離，同時保持了兩個通道之間的相位相干性。LO 輸入端口也是單端、始終 50Ω 匹配的，而不管混頻器是接通還是斷電。因此接通和斷開通道不會引起負載干擾，從而避免了 PLL (鎖相環) 和 VCO 電路解鎖。LO 輸入僅需要 0dBm 驅動電平，且具有卓越的反向 RF 隔離，因此它無需外部緩沖器就能直接用一個外部 VCO 電路驅動。所有這些功能都確保了一個具最少外部組件和增強易用性的緊湊型解決方案。

　　LTC5569 雙通道混頻器的低功率和緊湊解決方案為新一代 4G 基站中的多模式接收器而優化。該器件每通道 300mW 的功耗減輕了 MIMO RRH 設計的散熱挑戰，可在小型、不受天氣影響的密封外殼中裝入多達 8 或 16 個接收器通道。該雙通道混頻器需要最少的外部組件，以其 4mm x 4mm QFN 封裝提供一個占板面積高度緊湊的解決方案。此外，LTC5569 規格在 -40°C 至 105°C 的溫度范圍內工作，以在嚴酷環境中確?？煽啃浴榱嗽谶@些條件下進一步提高性能，該雙通道混頻器提供了卓越的轉換增益變化，以在溫度范圍內確保一致的接收器性能。

　　LTC5569 用單一 3.3V 電源工作，兩個通道都接通時，吸取 180mA 的總電源電流。每個混頻器都可以用單獨的使能控制獨立停機。該 IC 停用時，最大泄漏電流為 200uA。LTC5569 的千片批購價為每片 8.50 美元。

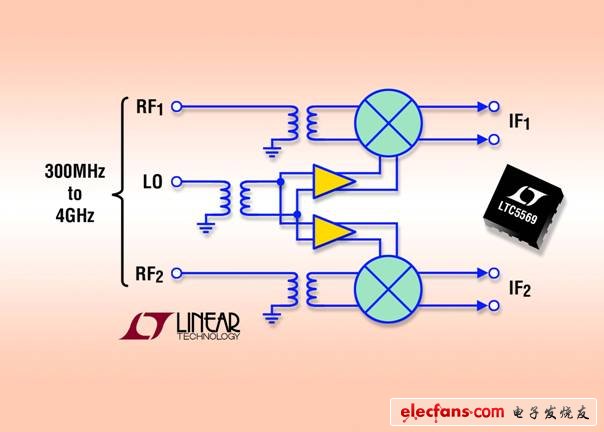

　　照片說明：高性能、低功率寬帶雙通道 RF 混頻器

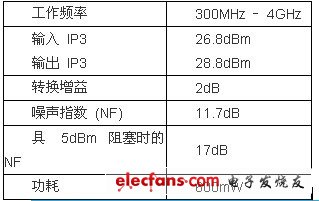

　　性能概要：LTC5569

?
