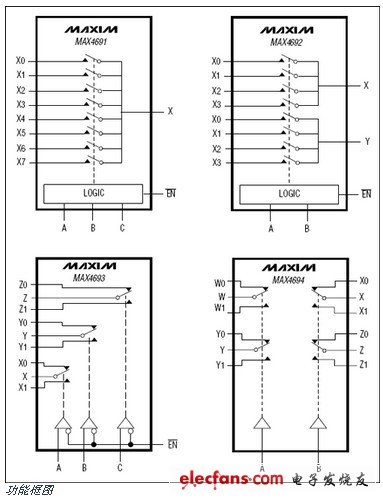

MAX4691-MAX4694是低電壓配置為8通道多路復用器(MAX4691)，兩個4通道多路復用器(MAX4692)，三個單刀(SPDT)開關(MAX4693)，和四個單刀雙擲CMOS模擬集成電路 MAX4691/MAX4692/MAX4693操作開關(MAX4694)。從一個單一的+2 V至+11 V的電源或雙重±2V±5.5V電源。從±5V電源工作時，他們提供25Ω電阻(R )，3.5Ω(最大值)RON平坦，3Ω(最大)，通道間匹配。MAX4694工作從單一的+2 V至+11 V電源。每個交換機具有軌到軌信號處理和為1nA的低漏電流。 從+3 V供電和TTL兼容時，從+5 V電源工作時，所有的數字輸入是1.8V邏輯兼容。 MAX4691-MAX4694可在16引腳，4mm x 4mm QFN和TQFN封裝和16焊球UCSP封裝。芯片級封裝(UCSP?)占地采用2mm x 2mm面積，大大減少了所需的印刷電路板面積。

　　關鍵特性

　　16凸點，0.5mm間距UCSP(采用2mm x 2mm)

　　1.8V邏輯電平兼容

　　保證電阻

　　70Ω(最大)，+2.7 V電源

　　35Ω(最大值)與+5 V電源

　　25Ω(最大)±4.5V雙電源供電

　　保證通道間匹配

　　5Ω(最大值)，+2.7 V電源

　　3Ω(最大)±4.5V雙電源供電

　　在信號范圍內保證平整度

　　3.5Ω(最大)±4.5V雙電源供電

　　低漏電流，過溫

　　20nA(最大)+85°C時

　　快速90ns轉換時間

　　保證休息前先

　　在+2 V至+11 V單電源供電

　　雙電源供電±2V±5.5V(MAX4691/MAX4692/MAX4693)

　　V +至V信號處理

　　低串?dāng)_：-90dB的(100kHz時)

　　高關斷隔離：88分貝(100kHz時)
