◆最大程度發揮太陽能的家用太陽能調節器
首先我們要介紹的是家用太陽能發電系統。該系統被稱作“家用太陽能調節器”，由“DC/DC升壓模塊”、“變頻器模塊”和MCU組成的控制電路構成。太陽能電池板發電產生的直流電通過變頻器轉換為交流電后輸送給商用電源系統。
太陽能電池板的輸出功率除了會因日照條件發生變動之外，還會因負載側要求的電壓發生變動。而這時利用MCU控制DC/DC升壓模塊， 通過一種叫做“最大功率點跟蹤（MPPT：Maximum Power Point Tracking）”的控制方式使太陽能電池的輸出功率一直保持在最大值。

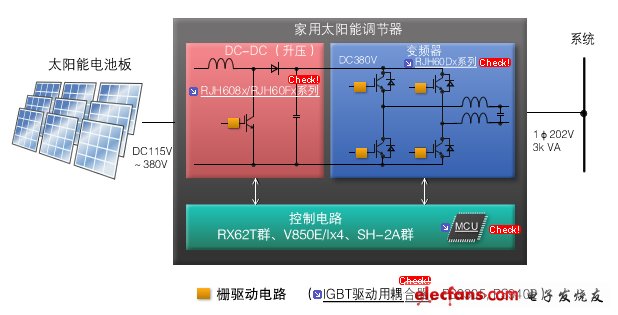

圖2：家用太陽能調節器。使用調節器控制將太陽能電池板的輸出功率一直保持在最大值。
DC/DC升壓模塊、變頻器模塊和控制電路均可使用瑞薩的產品
◆實現節能及靜音的空調用電機變頻器
接下來要介紹的是家用空調的電機控制系統。該系統被稱作“空調用電機變頻器”，由“PFC（Power Factor Correction）模塊”、“三相變頻器模塊”和MCU組成的控制電路構成。PFC模塊可以把輸入的商用電源交流電整流成直流電，同時去除諧波噪音。三相變頻器模塊將直流電轉換為三相（三個電勢相位互差120度）的交流電，平穩驅動電機。通過傳感器監測電機的轉速，通過MCU將功能模塊的工作一直控制在最佳值。

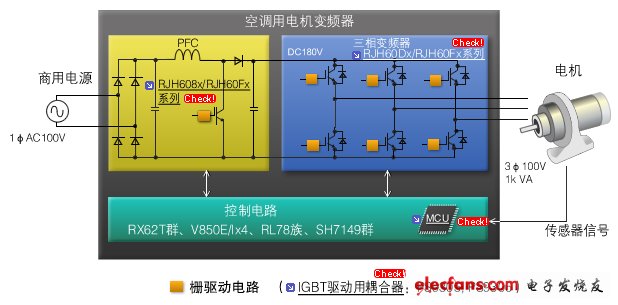

圖3：空調用電機變頻器。通過平穩控制空調的電機來降低功耗和雜音。
PFC模塊、三相變頻器模塊、控制電路均可使用瑞薩的產品
◆高效后備電源的UPS（不間斷電源供電裝置）
接下來要介紹的是小型UPS的應用實例。該系統可以在商用電源因某種原因停止送電時作為備用電源來供電。不同的UPS其供電時間也有從3分鐘到3小時。
UPS由“PFC模塊”、“DC/DC升壓模塊”、“變頻器模塊”和MCU組成的控制電路構成。PFC模塊可以把商用電源輸入的交流電整流為直流電，同時去除諧波噪音。直流電存儲在UPS內部的蓄電池內。DC/DC升壓模塊平時把PFC的輸出轉換成合適的直流電圧，同時向蓄電池供電。停電時，從蓄電池中輸出并升壓至合適的直流電圧。變頻器模塊將DC/DC升壓模塊輸出的電流轉換成與商用電源相同的交流電。

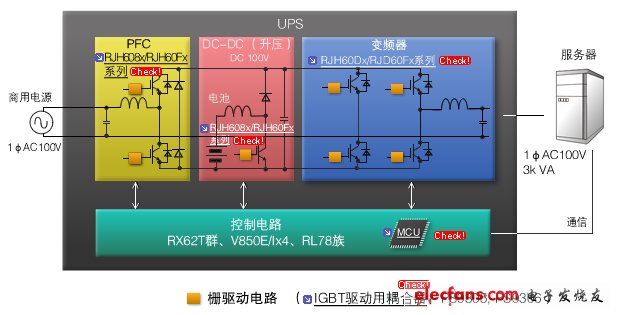

圖4：小型UPS（不間斷電源供電裝置）。當商用電源因某種原因停止送電時，
內置電池可輸出直流電，作為與商用電源相同的交流電進行供電。
PFC模塊、DC/DC升壓模塊、變頻器模塊、控制電路均可使用瑞薩的產品
◆支持下一代汽車的電動汽車（EV）用充電站
