LM1246是一款新型的帶寬為150MHz寬帶視頻放大器。其具有許多優秀的功能，主要的有以下一些：內建增強型的I2C兼容微控制接口；ROM內含512個字符空間，RAM內含512個字符空間，4個8位的數模轉換輸出接口；屏顯窗口具有淡入淡出功能和透明的半級灰度功能；無信號時的屏幕保護功能；供電電壓跌落時，消除亮點功能；行場消隱；電源電壓降至65%時轉入安全模式。LM1246常常和視放輸出電路LM246X、 偏置電路LM2479/80配合使用。LM1246的后綴很多，不同的后綴代換容易導致屏顯不正常，代換時需要注意。工作電壓范圍：4.75V≤VCC≤5.25V。
表81 LM1246引腳功能
|
腳號 |
腳名 |
功能 |
腳號 |
腳名 |
功能 |
|
1 |
V Flyback |
場回掃脈沖輸入 |
13 |
DAC4 |
數模轉換輸出4 |
|
2 |
VREF Cap |
基準電壓電路外接電容 |
14 |
DAC3 |
數模轉換輸出3 |
|
3 |
VREF REXT |
基準電壓電路外接電阻 |
15 |
DAC2 |
數模轉換輸出2 |
|
4 |
Analog GND |
地(模擬電路部分) |
16 |
DAC1 |
數模轉換輸出1 |
|
5 |
Blue VIN |
17 |
Analog GND |
地(模擬電路部分) | |
|
6 |
Red VIN |
紅視頻信號輸入 |
18 |
Analog VCC |
電源(模擬電路部分) |
|
7 |
Green VIN |
綠視頻信號輸入 |
19 |
Green VOUT |
綠視頻信號輸出 |
|
8 |
Digital GND |
地(數字電路部分) |
20 |
Red VOUT |
紅視頻信號輸出 |
|
9 |
PLL Filter |
鎖相環濾波器 |
21 |
Blue VOUT |
藍視頻信號輸出 |
|
10 |
Digital VCC |
電源(數字電路部分) |
22 |
ABL |
自動射束電流限定 |
|
11 |
SDA |
I2C總線數據脈沖 |
23 |
Clamp |
鉗位脈沖輸入 |
|
12 |
SCL |
I2C總線時鐘脈沖 |
24 |
H Flyback |
行回掃脈沖輸入 |

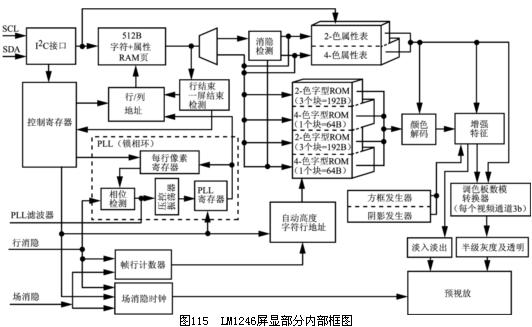

內部結構電路圖
