cpu引腳定義

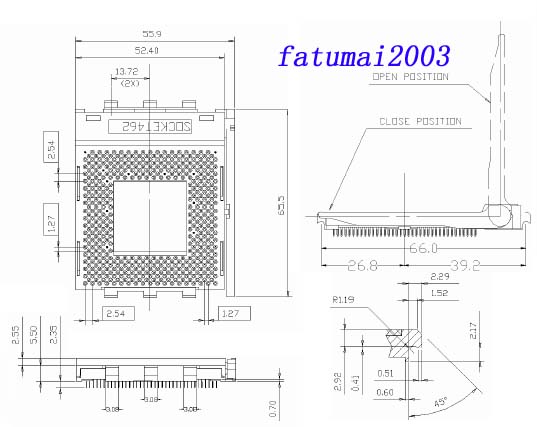

如下圖

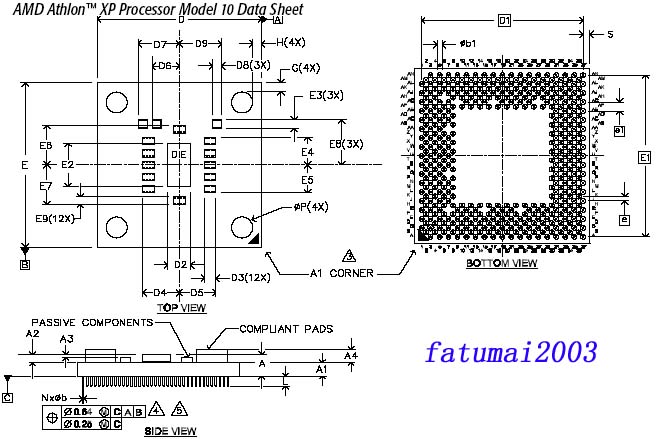

    對應的Athlon XP data sheet如下圖

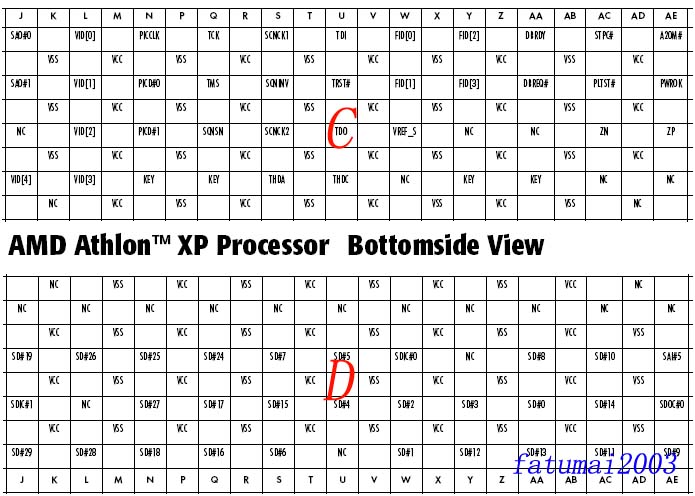

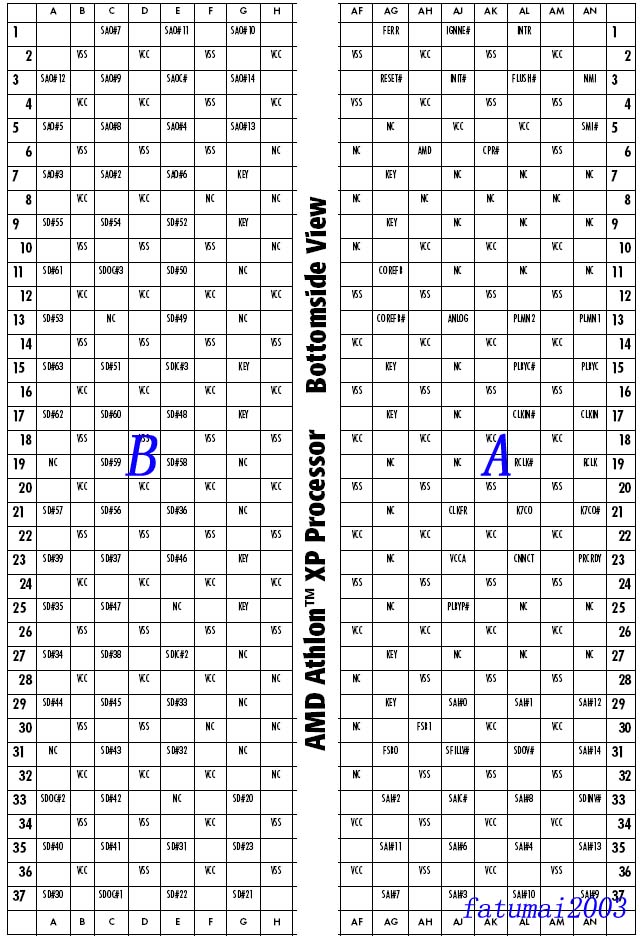

    下面是socketA的針腳定義。SocketA針腳如圖。

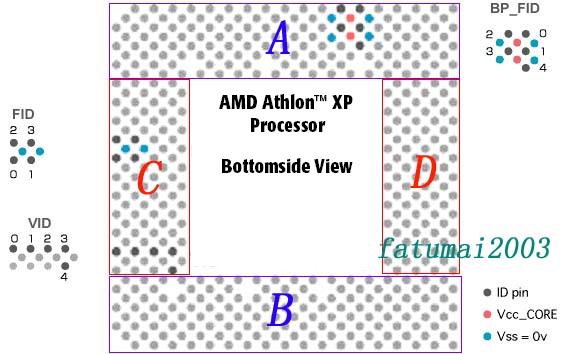

    我們把它分為A、B、C、D四個部分。下面對應的陣腳定義:A和B,C和D。


    我們先就針腳做一些解釋。其中SYSCLK、SYSCLK#負責clock頻率部分；SDATA[63：0]#、SDATAINCLK[3：0]#、SDATAOUTCLK[3：0]#、SDATAINVALID#、SDATAOUTVALID#、SFILLVALID#負責Data數據輸入輸出部分；SADDIN[14：2]#、SADDINCLK#負責probe/sysCMD部分；SDADDOUT[14：2]#、SADDOUTCLK#為Request部分；PROCRDY、CLKPWDRST、CONNECT、STPCLK#、RESET為電源管理和初始化部分；VID[4：0]、COREFB、COREFB#、PWROK為電壓控制部分；FID[3：0]為頻率控制部分；FSB_SENSE[1：0]為前端總線控制部分；THERMDA、THERMDC為熱敏二極管；PICCLK、PICD[1：0]為APIC部分；FREE、IGNNE#、INIT#、INTR、NMI、A20M#、SMI#、FLUSH#這里定義為legacy，功能不詳。

我們來看金橋的定義:

L1：是調節倍頻的前提。處于通路狀態，可以為下一步調節倍頻做準備。
L2：設置L2 cache容量。
L3：倍頻設置。
L4：關于倍頻設置，在新的Athlon XP中整和到L中。
L5：SMP支持定義
L6：Mobile相關。
L7：取消，新核心以前的用于softvid設置。
L8：Mobile用softvid設置。
L9：取消
L10：取消。
L11：電壓設置。
L12：FSB設置。

    因?yàn)楦鹘M金橋的不同的定義是通過462個針腳來體現的，所以通過改變針腳的電路可以實現和改變金橋相同的效果。這就是我們的改造根據
