霍爾傳感器的工作原理基于霍爾效應，其核心過程如下：
1. 霍爾效應基礎
- 當電流（偏置電流）流過一個半導體薄片（霍爾元件）時，電子沿電流方向運動。
- 若在垂直于電流的方向施加磁場，磁場會對運動的電子產生洛倫茲力，導致電子路徑發生偏轉。
2. 電荷分離與電壓生成
- 電子在洛倫茲力作用下向半導體片一側偏移，另一側則聚集正電荷（空穴），形成電荷分離。
- 這種分離在半導體片的兩側（垂直于電流和磁場的方向）產生一個微小的電壓差，稱為 霍爾電壓（V_H）。
3. 電壓與磁場的數學關系
霍爾電壓的大小由以下公式?jīng)Q定：
[ V_H = K_H \cdot I \cdot B ]
其中：
- ( K_H )：霍爾系數（與半導體材料特性相關）
- ( I )：輸入電流（偏置電流）
- ( B )：垂直于電流的磁場強度
4. 信號處理
- 霍爾電壓非常微弱（通常為微伏級），需通過內置放大器放大。
- 根據傳感器類型輸出不同信號：
- 線性霍爾傳感器：輸出與磁場強度成正比的模擬電壓。
- 開關型霍爾傳感器：當磁場超過閾值時，輸出數字信號（高/低電平），常配合施密特觸發器消除抖動。
5. 非接觸檢測的核心優勢
霍爾傳感器通過磁場變化觸發工作，無需物理接觸目標物體（如齒輪、磁鐵），因而具備高可靠性、長壽命和抗機械磨損的特點。
應用示例

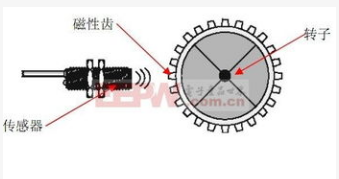

- 位置檢測：齒輪轉動時，磁鐵靠近傳感器產生信號，計算轉速（汽車曲軸位置檢測）。
- 電流測量：導線電流產生磁場，霍爾元件感知磁場強度推算電流大小（電動車電池管理）。
- 接近開關：手機翻蓋喚醒、電梯門防夾系統（磁鐵靠近時觸發開關信號）。
關鍵特點
- 無觸點：無機械磨損，適合高頻操作。
- 響應快：磁場變化瞬間響應（微秒級）。
- 受溫度影響：需內置溫度補償電路提升精度。
總結
霍爾傳感器的本質是將磁場強度轉化為電信號的換能器，其“磁-電轉換”特性使其在工業控制、汽車電子和消費電子中成為關鍵的非接觸式感知元件。
