好的！理解自動化電路圖并將其與實物對應起來是學習自動化的關鍵一步。下面我將用中文詳細講解自動化電路圖的構成、常見元件符號、實物圖對應關系，并提供一個典型示例。

一、自動化電路圖（電氣原理圖）講解

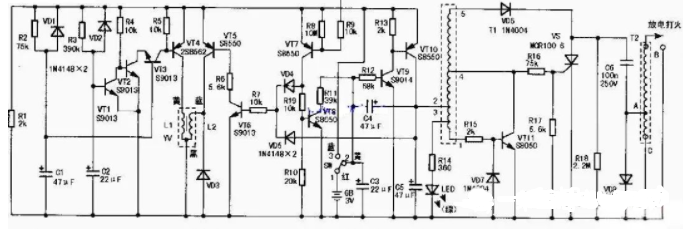

自動化電路圖（通常指電氣原理圖）是一種用標準化的圖形符號和文字符號來表示電氣控制系統（如電機控制、PLC系統、傳感器、執行器等）中各元件之間的電氣連接關系和工作原理的圖紙。它不按元件的實際位置繪制，而是按功能布局，目的是清晰地展示電流路徑和控制邏輯。

核心特點

1. 符號化： 使用國家標準（如GB/T 4728）或國際標準（如IEC 60617）規定的圖形符號代表各種電氣元件（開關、繼電器、接觸器、電機、傳感器、PLC等）。
2. 功能導向： 圖紙布局反映控制邏輯和信號流，而不是物理位置。電源通常在頂部，負載（如電機）在底部，控制邏輯在中間。
3. 分區域：
   • 主電路（一次回路/動力回路）： 承載大電流，直接給負載（如電機、加熱器）供電。通常包括電源進線、斷路器、接觸器主觸點、熱繼電器發熱元件、電機端子等。
   • 控制電路（二次回路）： 承載小電流，用于控制主電路的通斷和實現邏輯功能。通常包括控制電源（常為AC 220V或DC 24V）、按鈕、選擇開關、繼電器/接觸器線圈、輔助觸點、指示燈、PLC的輸入/輸出模塊、傳感器信號線等。
4. 線號標注： 重要的連接線會標注唯一的線號，便于查找、接線和故障診斷。
5. 元件標識： 每個元件有唯一的標識符（如KM1表示第一個接觸器，SB1表示第一個按鈕，HL1表示第一個指示燈，PLC1 DI0表示PLC1的第一個數字量輸入點等）。
6. 觸點關聯： 屬于同一個元件的線圈和觸點用相同的標識符標注（如KM1的線圈和KM1的常開/常閉觸點），即使它們?cè)趫D紙上畫在不同位置。

常見元件符號（GB/IEC標準）

• 電源：
  • L1, L2, L3, N, PE：三相交流電源（相線L1/L2/L3，零線N，保護地PE）。
  • +24V, 0V, +V, GND：直流電源（正極、負極/地）。
• 保護裝置：
  • QF：斷路器（圖形：矩形內帶叉或開關符號）。
  • FU：熔斷器（圖形：矩形中間一條線）。
• 開關裝置：
  • SB：按鈕開關（常開：?，常閉：?/）。
  • SA：選擇開關/轉換開關。
  • SQ：行程開關/限位開關（圖形類似按鈕，常帶撞輪示意）。
• 控制元件：
  • KM：交流接觸器（線圈：?，主觸點：?（三極常用），輔助觸點：同按鈕符號）。
  • KA：中間繼電器（線圈：?，觸點：同按鈕符號）。
  • KT：時間繼電器（線圈：?，觸點：帶延時符號┣┫或┫┣）。
  • FR：熱繼電器（發熱元件：?，常閉觸點：?/）。
• 執行元件：
  • M：三相異步電動機（圖形：圓圈內M~或3~）。
  • HA：報警器/蜂鳴器。
  • HL：指示燈/信號燈（圖形：圓圈內×或●）。
  • YV：電磁閥（線圈：?）。
• 測量?jī)x表：
  • PA：電流表，PV：電壓表（圖形：圓圈內A或V）。
• PLC (可編程邏輯控制器)：
  • 通常用矩形框表示，標注型號（如S7-1200）。
  • 內部標注輸入點（I0.0, I0.1, ...）和輸出點（Q0.0, Q0.1, ...）。
  • 外部接線到輸入端子（如按鈕、傳感器接I點），輸出端子（如接觸器線圈、指示燈接Q點）接負載。

二、實物圖（接線圖/布局圖）講解

實物圖更側重于展示元件在實際控制柜或設備中的物理安裝位置、走線路徑、端子排連接等。目的是指導安裝、接線和維護。

核心特點

1. 位置對應： 圖紙上的元件位置盡量反映它們?cè)诳刂乒衩姘?、?dǎo)軌、底板上的實際安裝位置。
2. 端子排： 大量使用端子排（XT）作為不同部分（如柜內元件與柜外傳感器/執行器）或不同線徑導線的連接樞紐。端子排有編號（如XT1:1, XT1:2, ...）。
3. 線纜標識： 導線兩端通常標有線號（與原理圖一致），便于追蹤。線纜本身可能有標簽或色標。
4. 實際元件外觀： 雖然也用符號，但更接近實物形狀（如按鈕畫成方形帶按鈕頭，接觸器畫成長方體）。
5. 走線示意： 可能用線條表示線槽、電纜橋架的走向。
6. 接線細節： 會標注導線類型、截面積、壓接端子類型等（有時在單獨的接線表中）。

三、電路圖與實物圖的對應關系（關鍵點）

1. 元件標識符是橋梁： 原理圖和實物圖上，同一個物理元件必須使用相同的標識符（如KM1, SB2, HLR）。這是將抽象邏輯與具體設備聯系起來的核心。
2. 端子排是關鍵節點： 原理圖中連接到端子排的點（如XT1:5），在實物圖上必須對應到端子排XT1的第5號端子。現場設備（如按鈕站、電機、傳感器）的線纜就接在這些端子上。
3. 線號追蹤： 原理圖中標注了線號（如101, 102）的導線，在實物圖中兩端（或一端接元件端子，另一端接端子排）必須標有相同的線號。
4. 觸點與線圈的物理連接： 原理圖中KM1線圈得電導致KM1主觸點閉合。在實物圖中，KM1線圈的接線端子（A1, A2）和KM1主觸點的接線端子（L1, T1; L2, T2; L3, T3）都在同一個接觸器實物上。
5. PLC I/O點： 原理圖中連接到I0.0的按鈕，在實物圖中，按鈕的一根線會接到PLC輸入模塊上標有I0.0（或?qū)?yīng)端子號）的端子上。

四、典型示例：三相電機啟停控制（含PLC）

1. 電路圖（原理圖 - 簡化示意）

      主電路
      --------
L1 L2 L3   |   QF1
|  |  |     |   |
|  |  |     |   |
|  |  |     |   | KM1主觸點 (3極)
|  |  |     |   |/  |  /|
|  |  |     |   |   |  |
|  |  |     |   |   |  |
|  |  |     |   |   |  |
|  |  |     |   FR1熱元件
|  |  |     |   |   |  |
|  |  |     |   |   |  |
U  V  W     |   M 3~
           PE

      控制電路 (DC 24V)
      -----------------
+24V --- FU1 ---| SB1 (STOP, 常閉) |----| SB2 (START, 常開) |----| KM1 (線圈) |----| PLC Q0.0 |---- 0V
                |                 |    |                 |    |            |    |          |
                |-----------------| KM1 (常開輔助觸點) |----|            |    |          |
                |                 |    |                 |    |            |    |          |
                |-----------------| HL1 (運行指示)      |----|------------|    |          |
                |                 |    |                 |    |            |    |          |
                |-----------------| HL2 (停止指示)      |----|------------|    |          |
                |                 |    |                 |    |            |    |          |
                |-----------------| FR1 (常閉觸點)      |----|------------|    |          |
                                                                              |
                                                                              |--- PLC I0.0 (來自外部故障信號)
                                                                              |--- PLC I0.1 (來自SB2)
                                                                              |--- PLC I0.2 (來自SB1)

• 主電路： 三相電經斷路器QF1、接觸器KM1的主觸點、熱繼電器FR1的發熱元件，到達三相電機M。
• 控制電路 (DC 24V)：
  • 按下SB2 (START)，電流路徑：+24V -> FU1 -> SB1(常閉) -> SB2(按下閉合) -> KM1線圈 -> PLC Q0.0 (假設PLC已輸出) -> 0V。KM1線圈得電。
  • KM1線圈得電后：
    • 主電路中的KM1主觸點閉合，電機M啟動。
    • 控制電路中的KM1常開輔助觸點閉合，形成自鎖（即使松開SB2，電流仍通過KM1常開觸點維持）。
    • HL1（運行指示）亮（電流通過KM1常開觸點）。
    • HL2（停止指示）滅（KM1常閉輔助觸點斷開 - 圖中未畫出常閉觸點，實際可能需要）。
  • 按下SB1 (STOP)，其常閉觸點斷開，切斷KM1線圈回路，KM1失電，主觸點斷開，電機停轉，自鎖斷開，HL1滅，HL2亮。
  • FR1過載時，其常閉觸點斷開，同樣切斷KM1線圈回路，保護電機。
  • PLC的Q0.0輸出控制KM1線圈（受程序邏輯控制，程序會讀取I0.1/I0.2/I0.0等輸入狀態來決定是否輸出Q0.0）。

2. 實物圖關鍵對應點（想象控制柜內部）

• 元件位置：
  • 頂部：QF1斷路器（大個），FU1熔斷器（小個）。
  • 導軌上：KM1接觸器（帶主觸點和輔助觸點），KA1（可能的中間繼電器），PLC及其I/O模塊。
  • 面板上：SB1（紅色蘑菇頭急停按鈕 - 常閉），SB2（綠色啟動按鈕 - 常開），HL1（綠色運行燈），HL2（紅色停止燈）。
  • 柜內或電機附近：FR1熱繼電器（主端子串在主電路，輔助觸點引線到控制電路端子排）。
• 接線：
  • 主電路：粗導線連接QF1輸出端 -> KM1主觸點輸入端(L1,L2,L3) -> FR1熱元件輸入端 -> FR1熱元件輸出端(T1,T2,T3) -> 通過端子排XT1（如XT1:1, XT1:2, XT1:3）連接到電機U, V, W。PE線直接連到電機外殼和柜體接地排。
  • 控制電路：
    • +24V電源 -> FU1輸入端 -> FU1輸出端 -> 端子排XT2:1。
    • XT2:1 -> 面板SB1端子1 -> SB1端子2（常閉輸出）-> 端子排XT2:2。
    • XT2:2 -> 面板SB2端子1 -> SB2端子2（常開輸出，按下時接通）-> 端子排XT2:3。
    • XT2:3 -> KM1線圈端子A1。
    • KM1線圈端子A2 -> PLC輸出模塊Q0.0對應的端子（如Q0.0+）。
    • PLC輸出模塊公共端COM（或0V）-> 0V電源。
    • KM1常開輔助觸點(13-14)一端接XT2:2（或SB1輸出端），另一端接XT2:3（實現自鎖）。
    • KM1常開輔助觸點另一對(常用來接HL1) -> +24V (通過FU或端子) -> HL1一端 -> HL1另一端 -> 0V。
    • FR1常閉觸點(95-96)一端接XT2:2（或SB1輸出端），另一端接XT2:3。
    • SB2按鈕端子2也連接到PLC輸入模塊I0.1（用于PLC程序知道啟動按鈕按下）。
    • SB1按鈕端子2也連接到PLC輸入模塊I0.2（用于PLC程序知道停止按鈕按下）。
    • FR1常閉觸點(95-96)也連接到PLC輸入模塊I0.0（用于PLC程序知道熱繼電器動作）。
• 線號： 例如，XT2:1到SB1:1的線可能標101，SB1:2到XT2:2的線標102，XT2:2到SB2:1的線標103，SB2:2到XT2:3的線標104，XT2:3到KM1 A1的線標105等。這些線號在原理圖和實物圖的對應導線上都應清晰標注。

五、如何學習看圖和對應

1. 熟記符號： 掌握GB/IEC標準電氣圖形符號和文字符號是基礎。
2. 理解原理： 先看懂原理圖的功能和電流路徑。搞清楚“誰控制誰”，“按什么邏輯動作”。
3. 抓住標識符： 在實物圖中，根據元件標識符（KM1, SB2等）找到對應的物理元件。
4. 追蹤線號： 利用原理圖和實物圖上標注的相同線號，追蹤信號和電源的走向。這是連接兩張圖最直接的方法。
5. 關注端子排： 理解端子排（XT）在連接柜內元件和柜外設備中的樞紐作用。原理圖上連到XT1:5的點，實物圖上就在XT1的第5個端子上接線。
6. 結合PLC I/O表： 如果有PLC，找到PLC的I/O分配表，它明確說明了哪個物理輸入端子（如I0.0）對應哪個傳感器/按鈕，哪個物理輸出端子（如Q0.0）對應哪個執行器/指示燈。這個表是原理圖、實物圖和PLC程序之間的關鍵橋梁。
7. 多看圖多實踐： 找一些簡單的圖紙和對應的實物照片或視頻進行對照練習。有機會在實驗室或現場觀察實際接線。

總結

• 電路圖（原理圖） = 邏輯功能圖 (What & How - 做什么，怎么做邏輯)
• 實物圖（接線圖/布局圖） = 物理實現圖 (Where & How to Connect - 東西裝在哪，線怎么接)
• 元件標識符(如KM1, SB2)和線號(如101, 102) 是連接邏輯世界和物理世界的關鍵鑰匙。
• 端子排(XT) 是現場接線和圖紙對應的核心節點。
• PLC I/O點(I0.0, Q0.0) 是連接軟件(程序)和硬件(傳感器/執行器)的橋梁。

通過理解這些概念和對應關系，你就能逐步掌握自動化系統的圖紙，為設計、安裝、調試和維護打下堅實基礎。希望這個詳細的講解對你有幫助！如果你有具體的電路圖或?qū)嵨飯D需要分析，也可以提供（描述或圖片），我可以幫你解讀。
