基于3D影像視覺的自動光學檢測技術及其重要性分析 - 全文

自2008年全球金融海嘯導致各歐美傳統強國經濟重創、歐債危機爆發，各國政府近年來開始將制造業競爭力列為重點目標，促使各國政府重新重視制造業的重要性，如2011年德國提出「工業4.0」，主要著重在推動「智能工廠」，發展許多技術策略，如自動化機器人、大數據數據分析、物聯網、網絡服務等，以人機共同合作模式來提升產品生產力及質量管理。藉此除了提高不少生產價值外，更能維持在全球制造領域的領先優勢。

本文主要以3D影像視覺為基礎，檢測輪胎缺陷為例，首先了解自動光學檢測（Automated Optical Inspection， AOI）技術及其重要性，再說明AOI技術導入缺陷檢測取代傳統人力目視檢測，最后利用3D視覺缺陷檢測技術結合實際應用，于不同類型產品進行缺陷檢測。

改進傳統目視檢測缺點 自動光學檢測精確度高

自動光學檢測或自動表面檢測（Automated Surf ace Inspection， ASI）主要以「機器視覺」做為檢測關鍵技術，利用高精確度、高速度的光學儀器，以非接觸的方式取得產品的外觀表面狀態，接著再以圖像處理技術取代人類肉眼來檢測出是否有無異物或異常裂痕等瑕疵，改進傳統上以人力目視進行檢測的缺點，細微缺陷誤差較不易察覺等問題。

AOI技術導入好處多產品不良率大減

AOI應用領域非常廣泛，包含量測鏡頭技術、光學照明技術、定位量測技術、電子電路測試技術、圖像處理技術及自動化技術應用等領域，廣義的AOI設備為結合光學感測系統、訊號處理系統及分析軟件，應用層面可包括宇宙探測、航空、衛星遙測、生物醫學、工業生產質量檢測、指紋比對、機器人控制、多媒體技術。應用產業包括了食品加工、建筑、電子、機械、鋼鐵、輪胎、紡織及半導體等。

應用于工業檢測技術方面，相關設備大廠如ISRA Parsytec、康耐視（Cognex）、LASE、SmartRay等，也逐漸開始將3D視覺核心技術投入研發，突破過去主流基于亮度的圖像處理技術，有效提升缺陷檢測的準確性， 3D影像之表面缺陷檢測技術為一個新穎且值得去深入研究的領域，若未來能穩定成熟發展此項技術，將帶給工業檢測技術另一個高峰。

自動光學檢測技術是一種自動化的機器視覺檢測技術，對于提升產能與產品質量扮演著相當重要的角色，取代傳統的人工目視檢測，應用層面廣泛。

近年來，世界各國紛紛投入3D可視化技術實際應用，藉此突破過去基于亮度之影像技術，常受限于作業現場環境光線、機器設備或制造材質等影響，檢查工程時容易導致肉眼判斷失準，不注意就會遺漏缺陷或瑕疵，無法準確偵測或辨識出問題所在位置，在所有產品制造階段，缺陷檢測是非常重要的一環，為產品的質量做最后把關，有好的質量才能持續贏得消費者的信賴。

自動光學檢測結合幾個重要的架構，光學照明部分，透過CCD鏡頭（Charge Coupled Device）（圖1）、光學照明設備，將光學圖像轉換為電子訊號；系統主機部分，由PC與周邊組成；動力控制部分，可程序邏輯控制器（ PLC）或PC Base控制主機；圖像處理部分，圖像處理算法、軟件、通訊設備等。

圖1 CCD自動光學鏡頭處理檢測對象

數據源：wikipedia［1］

在進行工業自動化生產過程中，由于傳統產品檢測大多是以人力為主，不僅生產率有限，消耗的人事成本也相對較高，也會有人為誤判的機率。而AOI技術投入在產品自動化制程中，除了能大幅縮短檢測缺陷時間、降低產品不良率、準確檢測出人類目視所遺漏的缺陷與異物等，穩定度和生產效率也會有顯著的成長。

隨著機器視覺技術不斷進步與成長，應用領域也越來越廣泛，像是在工業檢測與商業應用方面，機器視覺技術常被用來檢測產品瑕疵缺陷部分，此技術本身具有成本低、效率高、準確度佳等優點，是人機互動中關鍵技術之一。

用機器視覺技術結合自動化檢驗制程中工業產品之瑕疵，能提高整體制程效能，如電路板線路上之缺陷、半導體晶圓外觀表面檢測裂痕缺陷、LCD面板表面之缺陷瑕疵等肉眼較不易檢測的缺陷，皆能使用自動化缺陷檢測技術達到產能提升、質量穩定、降低生產成本、減少人為誤差等效益。

自動化缺陷檢測應用于產品實例，元智大學工業工程與管理學系之機器視覺實驗室建立一套自動化的檢測系統，于太陽能硅芯片（Solar Wafer）之微裂瑕疵檢測。太陽能硅芯片具有復雜晶格紋路之特性，因此利用非線性擴散（Anisotropic Diffusion）設計一個擴散系數函數，同時使用灰階值與灰階梯度值做為擴散處理的權重因子，將改善后的非線性擴散模式，將針對瑕疵區域進行較大程度的擴散平滑處理，并且抑制正常表面區塊的平滑效果。

藉由改善后的非線性擴散模式將太陽能芯片正常區塊之灰階保留不變且針對微裂瑕疵之灰階做平滑處理，接著使用原始影像與經過擴散處理結果之影像相減，以去除正常區塊并凸顯微裂瑕疵于差異影像（Difference image）中，最后使用二值化與形態學（Morphology）后處理技術分割瑕疵并去除噪聲。

圖2顯示太陽能芯片具有復雜紋路特性以及微裂瑕疵，肉眼不易察覺，必須經由機器視覺技術處理后，可成功去除復雜的背景紋路以及找到微裂瑕疵之正確位置。

圖2 （左）太陽能芯片微裂瑕疵影像（右）檢測結果

數據源：元智電子報-機器視覺研究與相關應用，工業工程與管理學系所-蔡篤銘教授［2］

增進AOI技術效率 3D可視化技術達陣

目前許多AOI技術是基于亮度為主流，依賴作業現場環境光源、設備、材質等因素限制，檢測缺陷之準確率無法維持穩定，容易遺漏缺陷產品等問題。因此，本文提出以3D可視化缺陷檢測技術應用于輪胎產品，自動化掃描輪胎表面狀態，3D可視化方式來呈現整體輪胎表面深度紋理，導入范圍影像技術達到缺陷檢測之目標。

目前市面上常見的3D掃描技術主要分為接觸式和非接觸式技術，接觸式量測技術經由探針接觸待測物體取得相關信息回傳至計算機，大多利用在大型對象檢測，非接觸式量測技術，也可稱做3D掃描，透過光學鏡頭組，搭配雷射光或不同光源投射的變化，取得對象的反射加以分析成為數字信息。

取得輪胎表面3D影像缺陷檢測時間大縮短

3D非接觸式掃描的應用以SmartRay ECCO 75.100為例，SmartRay ECCO 75.100具有高掃描速率，其內裝的攝影機與雷射光源采三角量測法的原理來設置，藉由SmartRay ECCO 75.100的雷射光源打在待測物體表面上，由內建攝影機鏡頭接收反射光，能實時取得物體表面形狀之完整的3D點云信息，以利后續處理與分析。待測物體表面上有殘余異物或裂痕缺陷等問題能夠輕易被觀察，以利往后經由圖像處理技術自動回報缺陷部分，提高缺陷檢測準確率（圖3）。

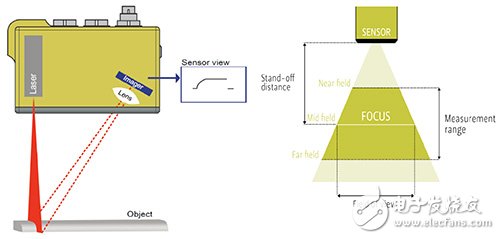

圖3 （左）SmartRay ECCO 75.100（右）測量范圍示意圖

數據源：SmartRay官方網站［3］

SmartRay ECCO 75.100向待測物體投射出光線后，由內嵌攝影機接收坐標數據取得3D點云信息，圖4是將光學掃描后取得的點云信息，繪制出3D輪胎缺陷影像，不同顏色變化對應于深度值高低，缺陷區塊色彩差異較顯著，利用機器視覺技術可輕易辨識、擷取細微缺陷部分，提升缺陷辨識準確度。

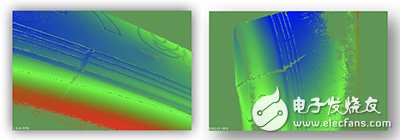

圖4 依色彩區分深度值之3D輪胎缺陷影像

傳統輪胎檢測是以人力進行為主，為了檢測大量輪胎常常得耗費相當大量的人力資源與時間成本，且人工目視檢測也可能有誤差，而基于3D視覺為基礎的輪胎缺陷檢測技術可以針對輪胎表面進行掃描檢測，取得其表面3D范圍影像，缺陷、異物或瑕疵等部分能被輕易觀察，取代人工檢測產品的問題，大幅縮短檢測時間，如此一來，不僅降低人力成本，同時也能穩定提升生產效率。

本文案例中，雷射光學儀器打出一直線激光束，透過激光束對輪胎表面樣本作整體掃描，能及時取得輪胎表面形狀之3D點云信息，利用各種圖像處理方法將不需要的部分濾除，留下影像特征透過瑕疵檢測算法來辨識、分類。以色彩變化對應于深度信息，可視化呈現缺陷部分之差異，以利后續圖像處理快速找出缺陷部分。

由于輪胎材質較為特殊，且大多數輪胎表面顏色呈現黝黑色，對光線投射于表面反射出來的亮度變化較不明顯，導致傳統基于亮度為基礎的圖像處理技術應用于輪胎檢測效果不佳，3D點云信息不受限于環境光線、產品材質等影響，自動呈現3D深度影像。

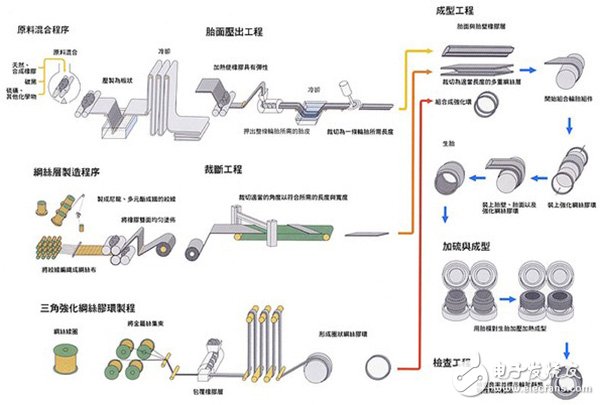

輪胎制程進入最后階段，將會進行嚴格的質量把關檢測，輪胎質量高低取決于輪胎整體是否有無裂痕、胎內外異物殘留、氣泡缺陷等問題，且每條輪胎缺陷狀況不一，必須判斷是否符合質量規范標準，若符合標準才能出廠（圖5）。
