第1步：零件

DFRobot提供了主要組件。以下是我們正在使用的：

1 ea。，Bluno M0主板，SKU：DFR0416或常規Arduino Uno

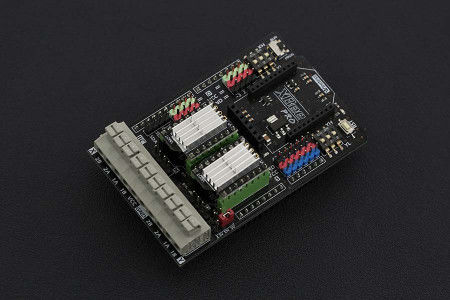

1 ea。，雙雙極步進電機護罩Arduino（DRV8825），SKU：DRI0023

2 ea。，混合式步進電機，SKU：FIT0278

1 ea。，5mm橡膠輪耦合套件（對），SKU：FIT0387

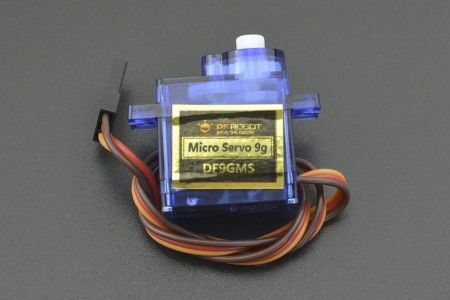

1 ea。，9G伺服SKU：SER0006

對于電源，我打算使用18650鋰電池，所以我買了：

3 ea。，EBL 18650電池3.7V

1 ea。，KINDEN 18650智能電池充電器

3 ea。，18650電池座

我還使用了一些不同的硬件：

2 ea。，Buna-N Rubber＃343 O-Ring（3/16“x 3-3/4”ID）

1 ea。，1“低碳鋼球軸承

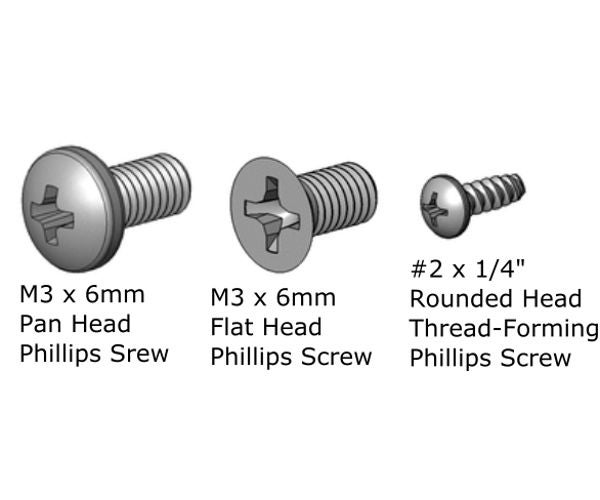

10 ea。，M3x6MM盤頭螺釘

2 ea。，M3x8MM盤頭螺釘

4 ea。，M3x6MM平頭螺釘

14 ea。，M3螺母

4 ea。，＃2 x 1/4螺紋成型螺釘

我們還需要一種創造性的方式來分享Motor Shield和Arduino之間的電池電量似乎沒有適應性。我使用了一個死電源的2.1毫米x 5毫米槍管插孔，或類似的東西。

工具：

菲利普斯螺絲刀

剝線鉗

熱膠槍（可選）

烙鐵和焊料

其中最重要的是：

耐心

持久性

積極態度

第2步：3D部件

我決定嘗試在FreeCad中為這個機器人設計所有3D以幫助我學習。我需要做的就是傳輸伺服和筆排列的尺寸，然后將其余部分調整到適合更大的步進器。

更大的輪子為電池提供間隙。

更厚的底盤為增加重量提供強度。

較大的腳輪與升高的甲板高度相匹配。

模塊化，便于測試和定制。

以下是您需要的部分。所有文件都位于https://www.thingiverse.com/thing:2976527

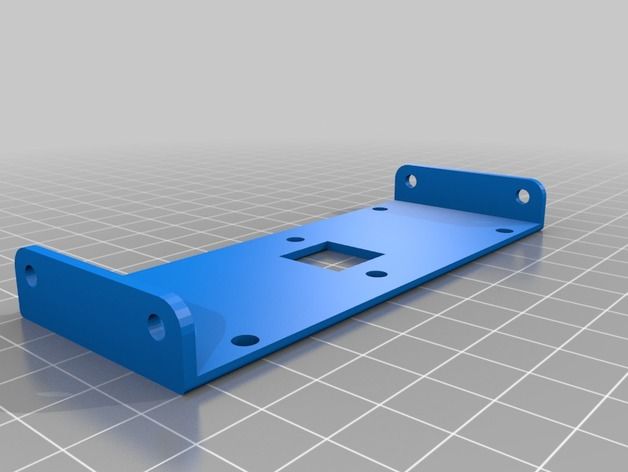

1 ea。，chassis

1 ea。，top strut

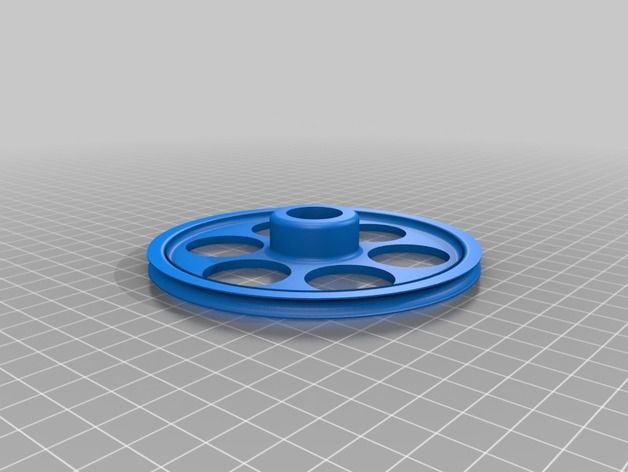

2 ea。，wheel

1 ea。，barrel

1 ea。，伺服支架

第3步：機箱組件第1部分

首先在機箱支架中插入M3螺母。它們既可以壓入，也可以用M3螺絲拉入。

使用M3螺釘安裝步進電機，電氣連接器朝向后（較短）端。

使用平頭螺釘安裝電池座。

步驟4：機箱裝配第2部分

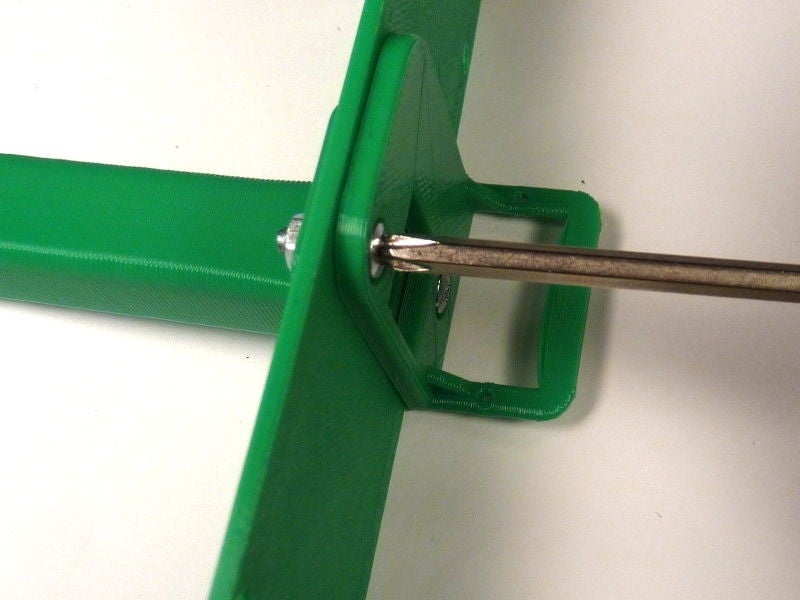

用M3螺釘和螺母將槍管，頂部件和伺服器安裝在一起。

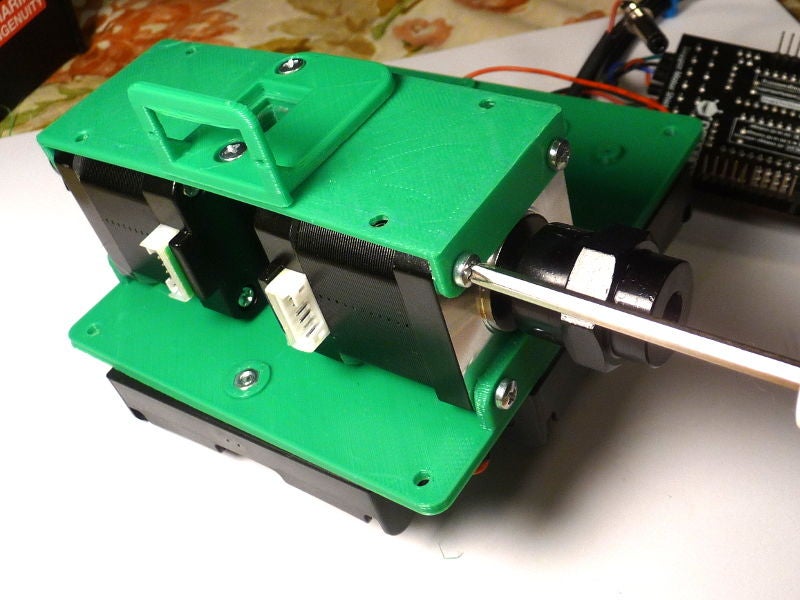

用M3螺絲將組合頂部件安裝到踏步機上。

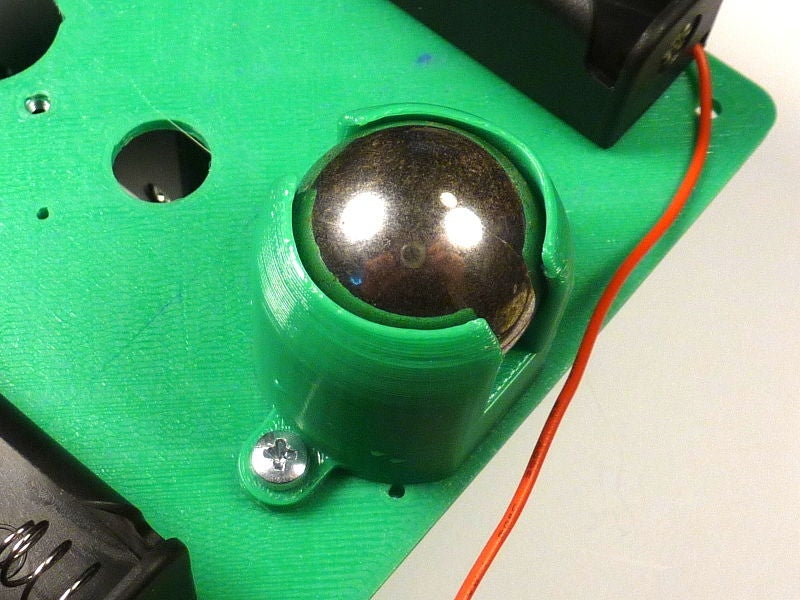

將鋼軸承插入腳輪支架，必要時用吹風機加熱，使其軟化。

使用M3螺絲將腳輪安裝到車身上。

步驟5：車輪裝配

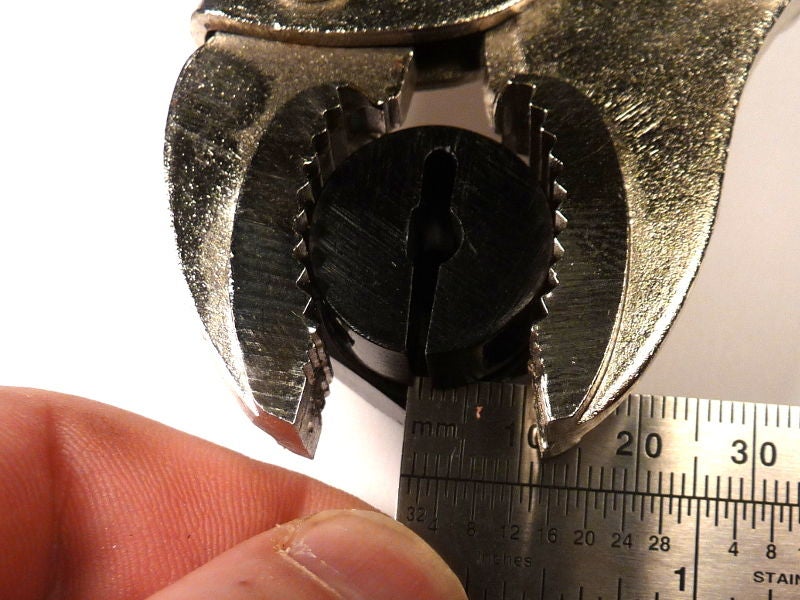

由于軸為5 mm并且輪轂（聲稱為適用于5毫米）實際上是6毫米。在夾緊螺釘上使用足夠的扭矩可能會將它們剝離，因此我首先使用一對副夾具來關閉公差。

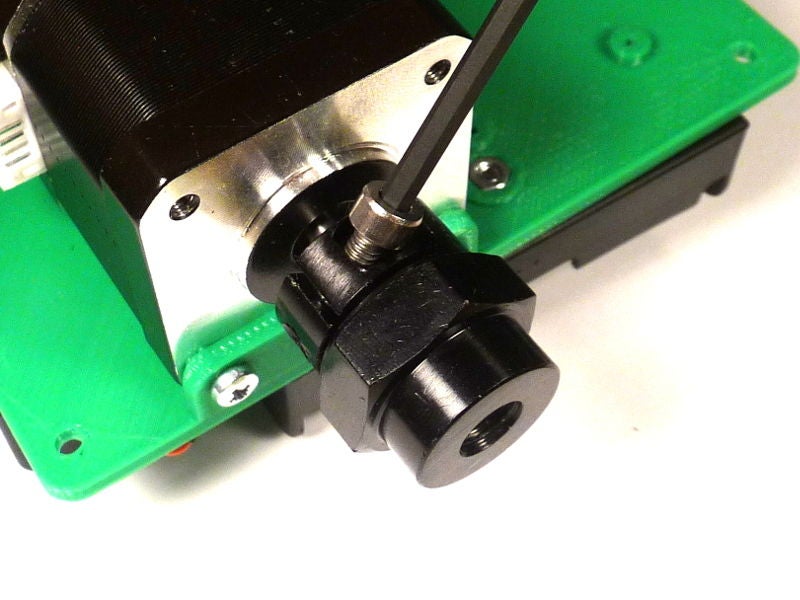

調整公差后，在步進軸上滑動輪轂并擰緊夾緊螺釘。

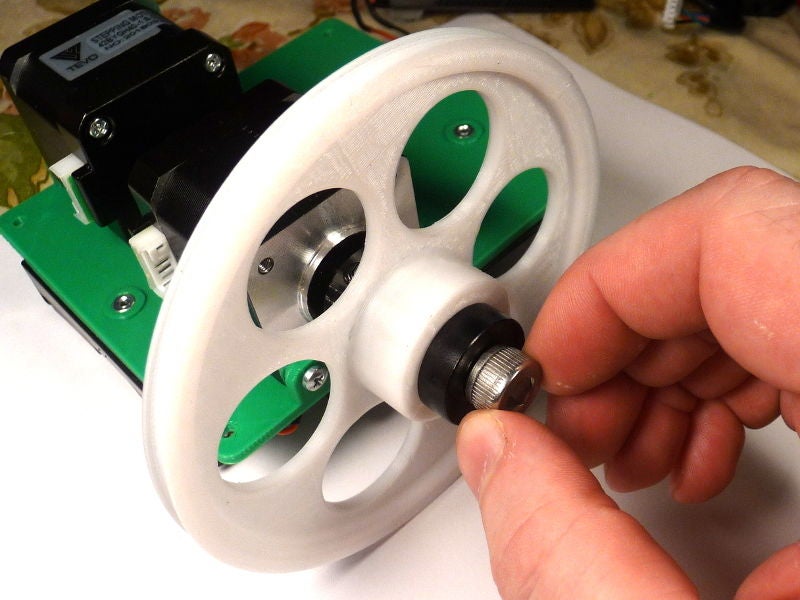

將3D滾輪放在輪轂上，插入大螺栓，然后擰緊。

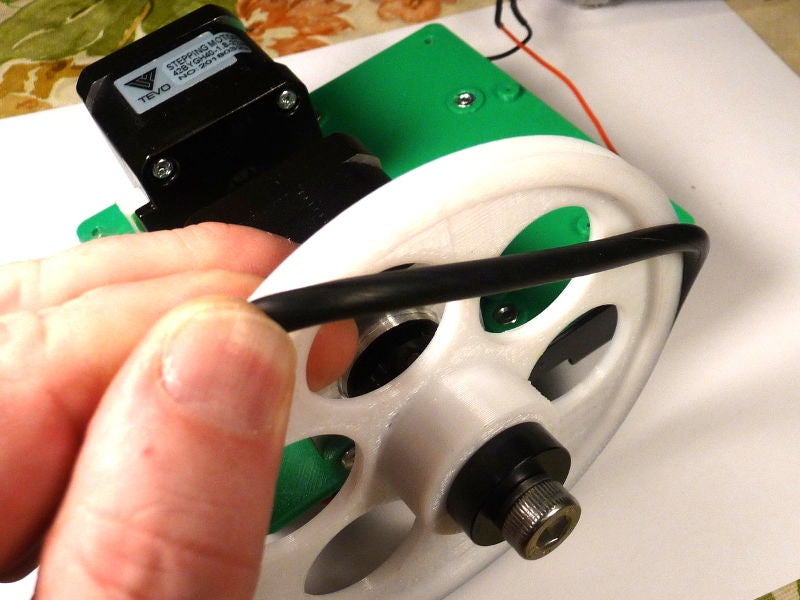

將O形圈放在輪轂上。

確保車輪旋轉時沒有擺動。必要時調整。

步驟6：接線

讓我們?nèi)∠娫?，以便測試步進器。我們需要：

步進屏蔽需要8到35V才能運行步進電機。

步進電機的額定電壓為3.4V，但通常由12V驅動。

Bluno（Arduino）建議輸入電壓為7 - 12V，或者可以通過5V USB直接供電。

鋰電池單元具有標稱電壓3.7V。如果我們將三個串聯，那么我們可以得到3 x 3.7V = 11.1 V和大約3 x 3000 mAh = 9000 mAh。 Bluno可能僅吸收20 mA電流，因此大部分漏極將來自步進電機，根據負載情況，它可能會達到一個或更高的電流。這應該給我們幾個小時的運行時間。

為了測試，你可以為屏蔽提供12V穩壓，為Arduino提供5V USB。將電池同時連接到電源可能更容易。

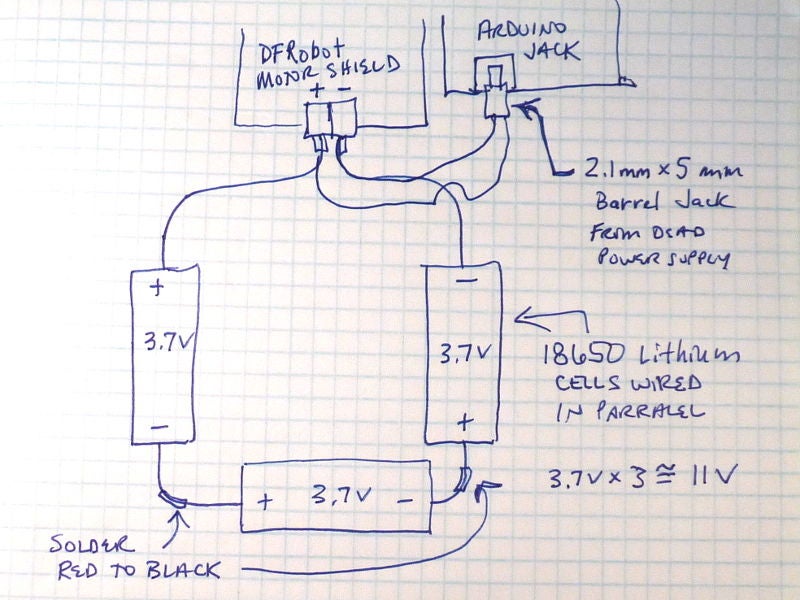

按照?qǐng)D紙并聯焊接電池座。

使用＃2螺紋成型螺釘安裝Arduino。

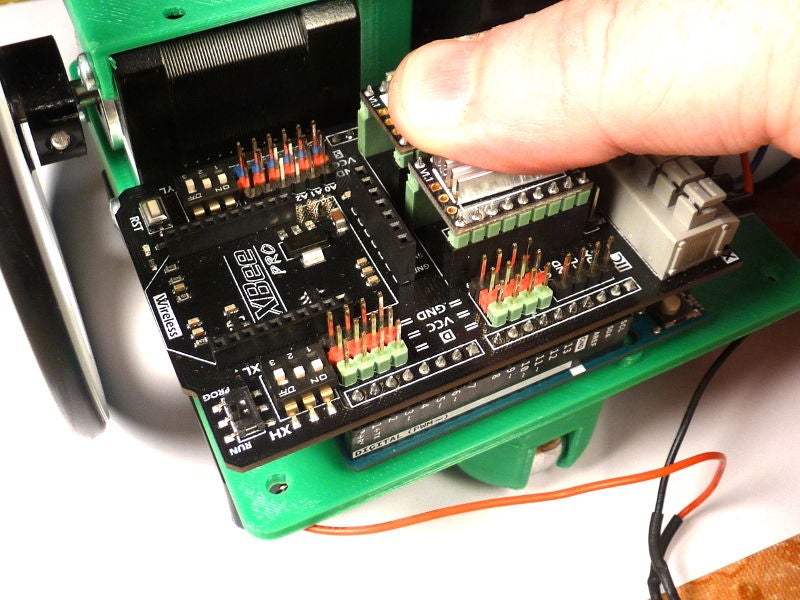

將電機護罩放在Arduino頂部

剝?nèi)ヒ汛驌频?.1 mm x 5 mm插孔線，并將它們與電池線一起擰緊：

白色條紋用紅色電池引線扭轉。

將紅色引線插入VCC，黑色引線插入電機屏蔽層的GND。

步驟7：踩踏步進器

I有一點麻煩，拼湊足夠的信息來運行，所以希望這將有助于其他人。您需要的關鍵文件是https://www.dfrobot.com/wiki/index.php/Stepper_Motor_Shield_For_Arduino（DRV8825）_SKU:DRI0023

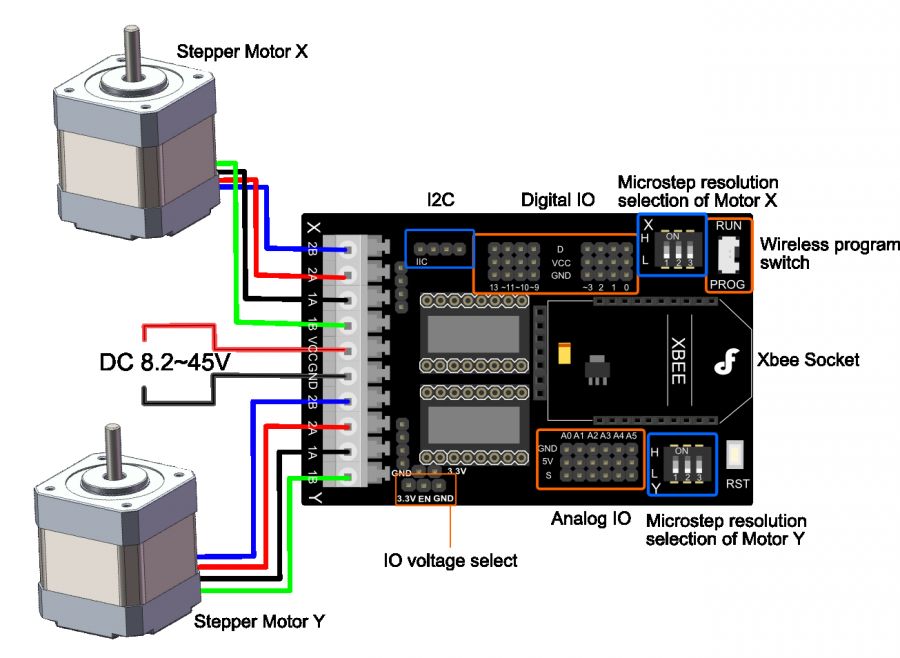

將步進電線和電源連接到屏蔽：

2B Blue

2A Red

1A Black

1B Grenn

提供示例草圖對我有用，但不太有啟發性。我們需要控制速度和旋轉，以及在不使用時釋放步進電機以節省電力。

我在http://bildr.org/2011/06/easydriver找到了一個修改過的例子/具有輔助功能。它一次只驅動一個步進器，但會給你信心，我們正走在正確的軌道上。我們稍后會寫一些更復雜的代碼。

步驟8：伺服

伺服用于升降用于繪圖的筆。

將手臂放在輪轂上，逆時針輕輕轉動步進機，向下看，直至到達止擋位置。

取下手臂并將其朝左（這將是向下位置）。

插入小螺紋成型螺釘并擰緊。

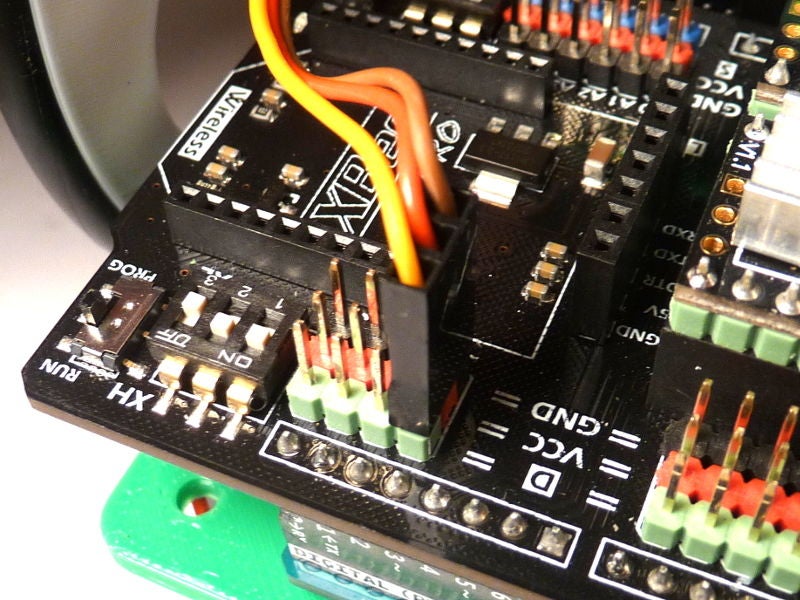

將伺服器插入安裝座，使輪轂端朝上，并使用兩個較大的螺紋固定螺釘進行連接。

步驟9：校準

由于裝配和對齊方式的不同，必須對機器人進行校準，以便能夠移動精確的距離和角度。

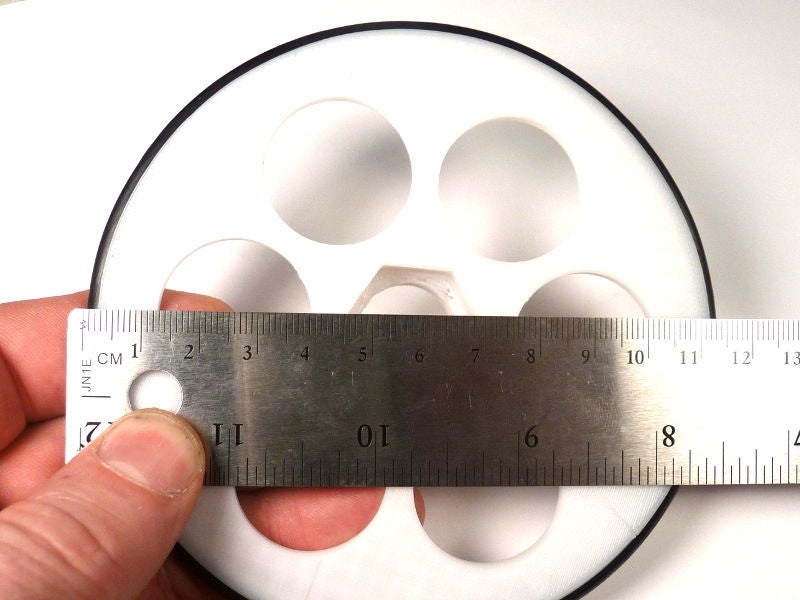

從橡膠O形圈的外邊緣測量車輪直徑。

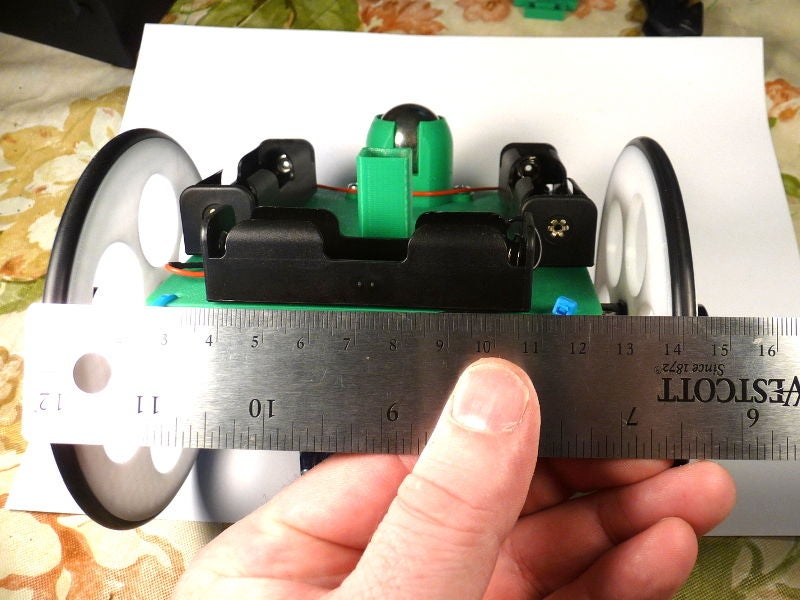

從機器人底部的O形圈中心測量軸距（它將與地板接觸）。

下載附帶的校準草圖

輸入您的測量參數。

上傳草圖。.

準備筆：

取下蓋子，從筆尖側滑動筆圈。

將筆插入支架，伺服臂筆直向上。

確保筆在此位置不接觸紙張。

如果筆在軸上綁定，請使用銼刀去除任何粗糙度并增加孔徑。

畫一個正方形：

將電源開關滑動到“開”。

等待幾秒鐘以啟動引導加載程序。

機器人完成第一個方格后，取下筆并關閉機器人。

首先調整 wheel_dia 參數。測量正方形邊長。它應為100 mm：

如果測量的距離太長，請?jiān)黾?wheel_dia 。

如果測量的距離太短，請減少 wheel_dia 。

進行距離校準后，調整 wheel_base 參數，該參數會影響轉彎角度。將機器人放在一張新紙上，打開它，讓它繪制所有四個方塊：

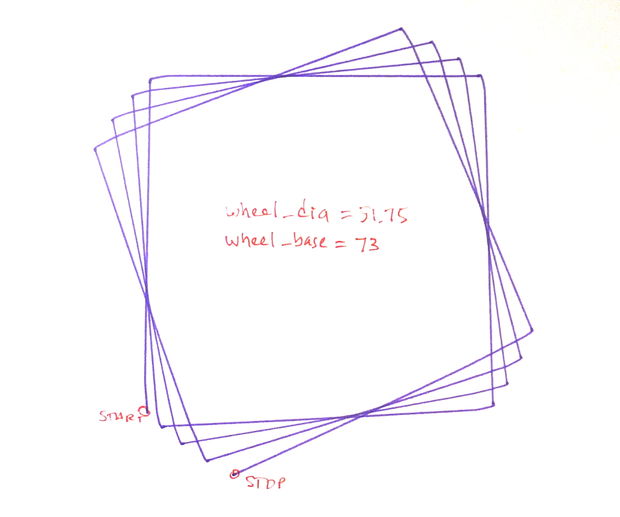

如果機器人轉得太厲害（盒子順時針旋轉），減少 wheel_base 價值。

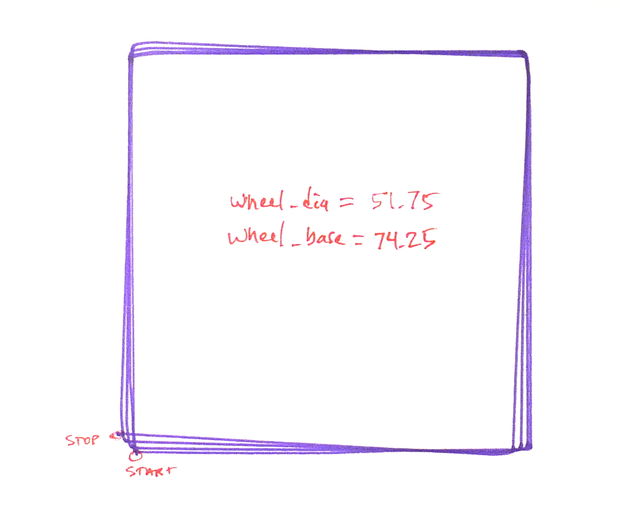

如果機器人沒有足夠快地轉動（盒子逆時針旋轉），請?jiān)黾?wheel_base 值。

由于步進代碼中的舍入錯誤和廉價步進器的齒輪中的斜率，你永遠不會完美，所以不要花太多精力。

步驟10：繪圖

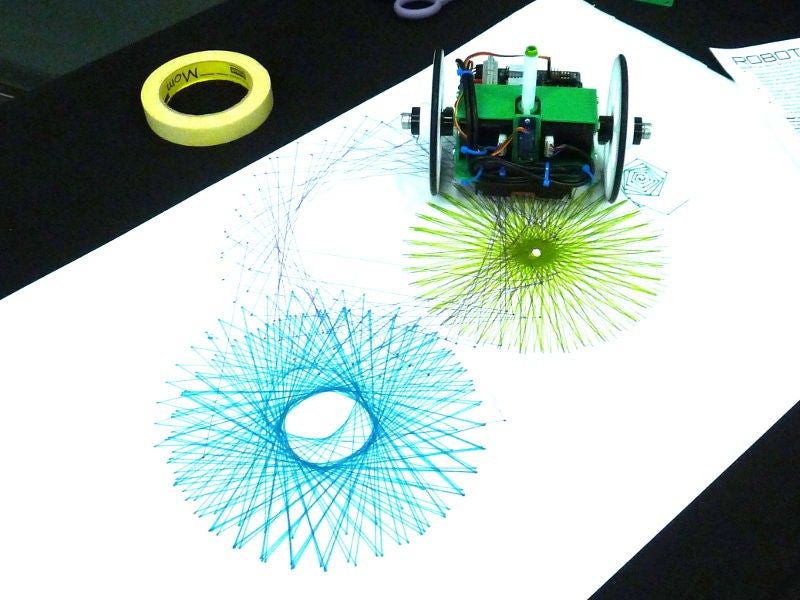

時間做一些繪圖！下載附加的草圖，為您提供一個開始。

第11步：現在什么？課程！

它可以工作并繪制漂亮的方塊。現在好玩的開始了。

以下是學習龜圖的幾個資源。

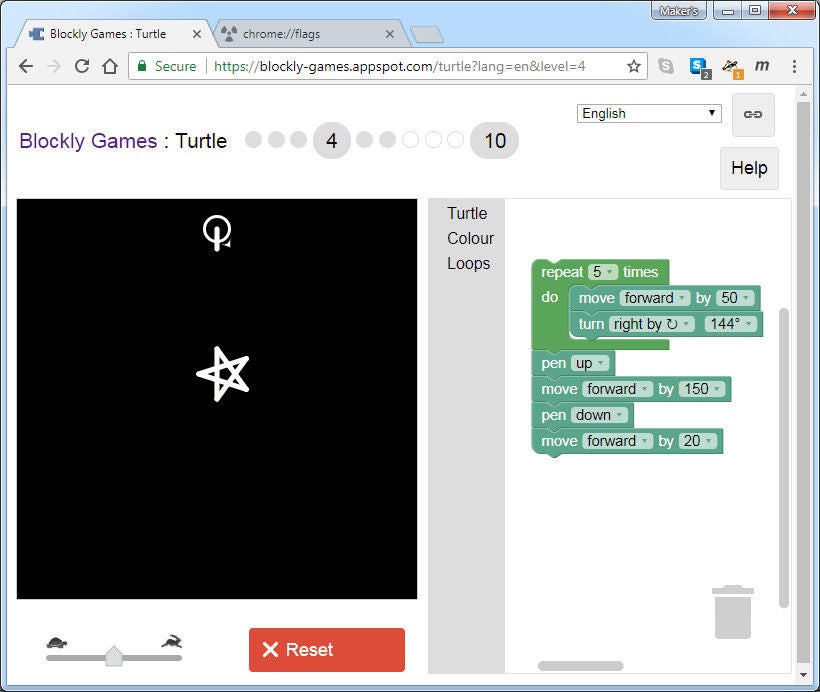

https://blockly-games.appspot.com/（塊編程）

TinyTurtle教程（ JavaScript）

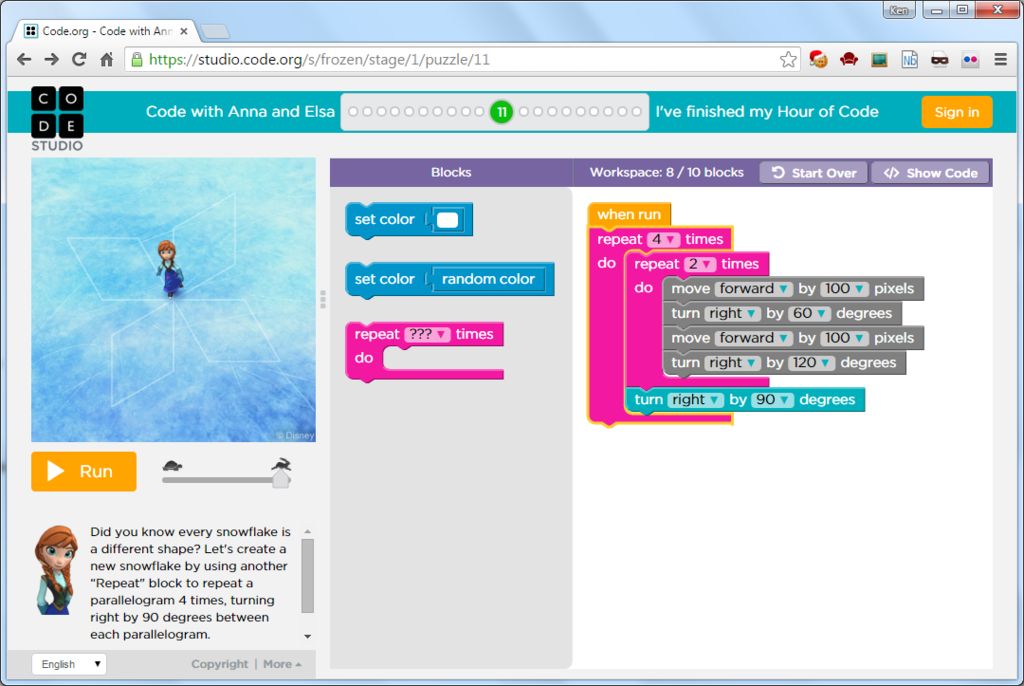

來自代碼小時的Anna和Elsa的代碼

我還發布了一個關于使用龜機器人這些在線資源與Turtle Robot的Instructable。通常，可以在校準草圖中粘貼和運行任何Turtle JavaScript代碼。您可以先在計算機上在線測試輸出，然后將其上傳到您的烏龜，以便在現實生活中進行繪制！

對于學生，這里有幾個項目提示：

編程你的機器人寫下你的名字！

從模板中設計和3D打印TinkerCad中的銘牌。它可以安裝在伺服電機下方。

給你的機器人一些個性化的熱膠和金光閃閃。 （只要保持車輪和眼睛沒有障礙物）。

從OSTR_eyes草圖中，設計并測試算法以導航房間。當一只眼睛發現某事時你會怎么做。雙眼？你能加入Arduino的random（）函數嗎？

在地板上的一張大紙上構建迷宮，并對機器人進行編程以便在其中進行導航。

構建帶墻的迷宮并設計算法以自動導航。

LED之間的按鈕尚未投入使用，并連接到Arduino引腳“A3”。它可以用于什么？用它來打開和關閉LED開始。

如果您沒有執行“固件（FW）：測試和閃爍”步驟的調查部分，請返回并給它一個試試。

第12步：但等等，還有更多！

如果你有的話一直在關注，你注意到桶是方形的。通過一些奇怪的宇宙巧合，柔和的藝術家粉筆與Crayola標記的直徑相同。我們所需要的是一種給粉筆施加足夠壓力的方法，我們是一位人行道藝術家。

你將需要：

3D打印桶和ram

粉筆，無論是柔和的方形藝術家粉筆還是小圓粉筆（不是胖人行道的東西）。

3/4“墊圈重量。

步驟：

打印出兩個附件。

拆下伺服和伺服支架。

安裝方形進料桶。

將粉筆磨到近點。

將粉筆放入桶中。

將柱塞放入桶中。

將墊圈重量放在柱塞上。
