顯示器關機亮點消除電路圖

電視機關機時行、 場掃描電路立即停止工作, 但顯像管陰極溫度不能驟降, 仍在發射熱電子, 而顯像管錐體內外壁石墨層構成的高壓濾波電容上充的陽極高壓仍還存在, 因此仍將產生電子束流。 此時因無偏轉作用, 電子束流將集中轟擊熒光屏中心, 造成屏中心的一個亮點, 幾十秒鐘才能逐漸消失。 由于電子束持續轟擊屏幕中心的熒光粉, 將使熒光粉過熱損壞而形成黑斑, 所以必須設法消除關機亮點。

常用關機消亮點電路有兩類: 第一類在關機后使顯像管柵-陰間保持一段時間較高的負電壓使顯像管截止, 直到陰極冷卻為止 第二類是在關機瞬間使柵-陰有一正電壓, 從而產生較大的電子束電流, 迅速中和(泄放)高壓電容上的電荷。
一、 截止型
在關機后使柵極保持地電位, 陰極維持一個較高的正電壓, 或者使柵極維持一個很負的電壓都能達到使顯像管截止的目的。

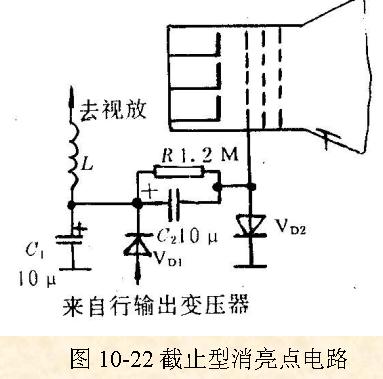

圖10-22是截止型消亮點的一個電路實例。 工作過程如下, 開機后來自行回掃變壓器的行逆程脈沖經VD1整流、C1濾波后送往三個視放管作為其工作電源。
同時, 此電壓經C2、VD2向C2充電, VD2導通使柵極電位近似為地, C2充上約180 V電壓。 關機時C1上電壓很快放完, 其正端就為零電位, 而C2只有通過R放電, 電于放電時間常數很大, 因此給柵極一個負一百多伏的電壓, 足以使顯像管被截止。 此負電壓放電緩慢, 可以維持到陰極冷卻停止發射電子為止。 上述過程就達到了消除關機亮點的效果。
截止型消亮點電路的缺點是高壓濾波電容上的電荷泄放很慢, 關機后較長時間內仍存有高壓, 這一點維修人員一定要引起注意。

圖 10-22 截止型消亮點電路

高壓泄放型消亮點電路

高壓泄放型
在關機瞬間, 提供一個很大的束電流, 可使高壓電容迅速放完電, 這樣就不可能對陰極熱電子有吸引力了, 也就達到了消去亮點的目的。

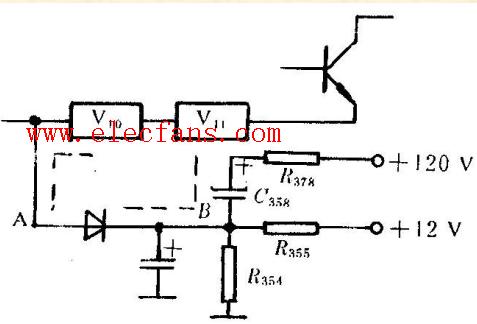

圖10-23是一種高壓泄放型消亮點電路原理圖。 開機后, +120 V電源通過R378對C358充電, 極性如圖所示。 正常工作時C358 隔斷直流, 故+120 V電源對A點無作用。 關機瞬間, C358 通過R37、 +120V?電源、 +12 V電源、R355?、 R354等放電, 其放電時間常數大于0.15 s?, 所以在?B?點形成一個負電位, 則A點電位也很負。 經V10?、V11兩級射隨, 使三個末級視放管輸出端直流電位大大下降, 即顯像管陰極電位大大下降。 這樣就產生一個較大的電子束電流, 在掃描光柵縮小的瞬間迅速中和掉高壓濾波電容上的電荷, 完成了消亮點作用。
這種方法在彩色電視機中廣泛采用, 但由于一般是在前級電路中完成的, 故不太直觀。 ?
另外, 也可采用增大行、 場掃描電路中電源退耦電路時間常數的方法。 在關機后, 退耦電容仍維持一定的電壓, 仍能進行較短時間的減幅掃描, 在掃描幅度逐漸衰減的過程中消耗掉高壓濾波電容上的電荷, 也能達到消除關機亮點的目的。 這種方法往往與高壓泄放法結合使用, 可以獲得較好的效果。
