步驟1：一個非常簡單的示例

請看下面的簡單電路，該電路使用兩個端口控制兩個LED。

這里是工作原理。兩個LED反并聯連接，紅色LED的陽極（左）連接到綠色LED的陰極（右）。

當端口1變?yōu)楦唠娖蕉丝?變?yōu)榈碗娖綍r(shí)，則綠色LED點亮，并且當端口1變?yōu)榈碗娖讲⑶叶丝?變?yōu)楦唠娖綍r(shí)，紅色LED點亮。

步驟2：再增加一個端口。..

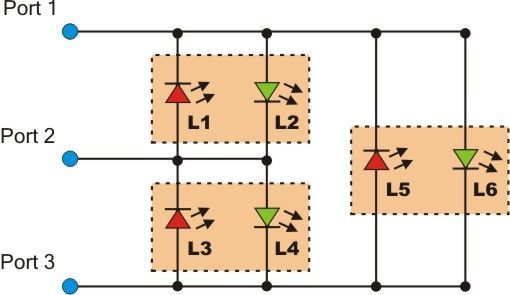

現在，我們?cè)黾恿艘粋€(gè)端口以控制更多LED。我將電路分為3個子電路，每個子電路顯示2個端口。因此，我們有2個LED由端口1和2控制，另外兩個LED由端口1和3控制，另外2個LED由端口2和3控制，總共6個LED。

與以前一樣，微控制器僅通過3個端口即可單獨控制6個LED。如我之前所說，charlieplexing利用微控制器端口的三態。但是如何？

讓我們用3個端口和6個LED重新繪制相同的電路，但是這次我們將不分別繪制它們：

當端口1為HIGH且端口3為低電平，則L6將點亮。但是端口2必須處于什么狀態？如果端口2為高電平，則L4也將點亮，如果端口2為低電平，則L2將同時點亮。因此，為避免不必要的情況，端口2必須處于高阻抗?fàn)顟B(tài)。我們將此引腳設為輸入。如果我們嘗試點亮L2，當然同樣適用。端口1應該變?yōu)楦唠娖?，而端?應該變?yōu)榈碗娖?。如果端?為高電平，則L3也將點亮，如果端口3為低電平，則L6將同時點亮。因此，一般規則是，只有兩個端口可以同時輸出，而其他所有端口都可以通過將它們定義為輸入來處于高阻抗?fàn)顟B(tài)。
