溫度控制器電路圖2

溫度控制器電路圖元器件選擇
R1～R4選用1／4W碳膜電阻器或金屬膜電阻器。
RP1和RP2均選用多圈高精度電位器；RP3和RP4均選用膜式可變電阻器。
RT選用負溫度系數的熱敏電阻器。
C1選用耐壓值為25V的鋁電解電容器；C2～C4選用獨石電容器或滌綸電容器。
VD1～VD4均選用1N4007型硅整流二極管；VD5選用1N4148型硅開關二極管。
VS選用1W、12V硅穩壓二極管。
VL1和VL2均選用φ5mm的發光二極管，VL1選紅色，VL2選綠色。
IC選用NE555時基集成電路。
K選用12V直流繼電器。
KM選用線圈電壓為220V的交流接觸器，其觸頭電流容量應根據EH的實際功率來選擇。

溫度控制器電路圖電路工作原理
該溫度控制器電路由電源電路、溫度檢測控制電路和控制執行電路組成，如圖所示。
電源電路由電源變壓器T、整流二極管VD1～VD4、電阻器R1與R2、電源指示發光二極管VL1、濾波電容器C1和穩壓二極管VS等組成。
溫度檢測與控制電路由熱敏電阻器RT、時基集成電路IC、電位器RP1～RP4、電阻器R3與M和電容器C2～C4組成。

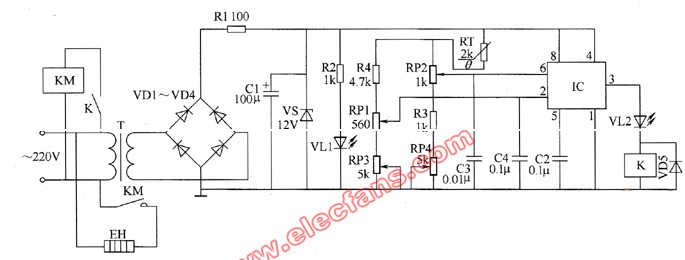

圖 溫度控制器電路

控制執行電路由繼電器K1、發光二極管VL2、二極管VD5、交流接觸器KM和電熱器EH組成。
交流220V電壓經T降壓、VD1～VD4整流、RI限流、C1濾波及vs穩壓后，產生12V（Vcc）直流電壓，作為IC的工作電源。同時，經R2限流降壓后將VL1點亮。
IC的6腳為基準電壓端，2腳為溫度檢測控制端，3腳為控制輸出端。
RP1用來設定溫度的下限值，RP2用來設定溫度的上限值。
在受控場所的環境溫度低于受控溫度的下限值時，IC的3腳輸出高電平，使VL2點亮，繼電器Κ和交流接觸器KM吸合，電熱器EH通電開始加熱。RT的阻值隨著溫度的上升而下降，當環境溫度上升時，RT的阻值變小，使IC的2腳、6腳電壓升高。當溫度達到設定的上限值，IC的6腳電壓將高于2 Vcc／3時，3腳輸出低電平，VL2熄滅，K和KM釋放，EH斷電停止加熱。隨后受控場所的環境溫度又開始逐漸下降，IC的2腳、6腳電壓也開始下降。當溫度降至設定溫度的下限值、IC的2腳電壓低于Vcc／3時，IC的3腳又輸出高電平，使VL2點亮，K和KM又吸合，EH通電工作。如此周而復始，使受控場所的環境溫度維持在設定的溫度范圍內。
