連接器在日常生活中出現頻率很高，因此對于連接器，諸多朋友并不陌生。本文對于連接器的講解，將基于兩點：一、工業連接器有哪些設計要點，二、工業連接器應如何選型。

一、工業連接器設計要點

1、了解連接器的功能要求

供應商需要客戶充分表達自己的需求，不然他們可能會誤解客戶的需求。這在需要制造自定義的連接器的時候顯得尤其重要。

2、考慮機械應力

溫度、沖擊和振動都會在接口和電路間產生應力。專擇避免這些力影響的連接器。使用互連系統來盡可能減少安裝結構和連接點之間的積聚應力?！坝性S多供應商都提供這樣的系統?！?/p>

3、搞清楚電流負載能力

隨著連接器尺寸的下降，連接器的電流負載能力也隨之下降。一般而言，微型連接器能處理200mA到500mA之間的電流，差不多是更大一點的板對板連接器額定電流的一半。為了補償較低的載流能力所帶來的問題，設計者可能需要增加端子的數量。

4、在設計早期考慮連接器

“工程師往往都太專注于設計整體系統，而把工業連接器放到設計的最后階段再考慮。然后他們被自己的設計卡住了?！痹O(shè)計師最后不得不選擇非標準的連接器完成設計，這不僅拉高了成本，還延遲了交貨時間。

5、了解清楚空間的限制

盡管微型的板到板連接器的厚度通常小于1毫米，但它們也通常應用在包裝緊密的應用中。為了解決潛在的包裝上的問題，設計者需要考慮PCB板上的線路走線、以及連接到連接器上的附加線材。

6、考慮小/微型連接的穩定性

如果不首先將這個問題放在心上，可能會推高成本，他說。損壞的工業連接器需要重新配置、整修和標記。甚至還可能需要更為昂貴的，現場可更換的連接器取代，而且這樣的變化可能會讓設計時間再延長一到兩周。

7、考慮易更換性

如果產品的外表是封閉的，那么你需要能從外面更換的連接器。否則，你就需要做一些焊接的工作了。

微型連接器需要深謀遠慮。它要求設計者預先考慮封裝、耐久性、電流負載能力和可更換性等各種各樣的因素。

二、工業連接器該如何進行選型

選擇一個工業連接器，需要做下面幾件事：插頭、插座哪個需要固定，哪個需要移動，判定使用環境，確定電壓、電流參數。

一根電纜的兩端，分別連接電源和用電設備。在兩端，分別裝置工業連接器的插頭 或 插座。在選用時，這個跟家里的墻壁插座，或者排插接線板是一樣的?？紤]好誰是移動的，誰是固定的就好。看一些具體的應用場所。對環境的描述，照常按照IP等級來劃分。

Easy & Safe 的快速連接系列，防護等級為IP44，能夠防護大部分情況下的的液體、固體干擾。產品本身更側重于快速連接： 通過在插頭插座形狀、鎖緊、解鎖形式等方面的人體工學設計，實現輕松接插，可靠連接。

日常使用的墻壁開關，采用的片狀插頭和簧片式插座，適用于負荷電流較小的場所。接觸不良，往往帶來發熱等潛在故障風險。工業連接器采用的套管插針結構有自夾緊特性，比普通插座無論在接觸壓力還是接觸面積上，都更大。

在更為苛刻的工業場所：液體流溢幾率大，空氣粉塵密度高，我們需要選擇重載防護型的產品Tough&Safe系列，防護等級最高可達IP67。產品本身，往往會選用PBT材質，抗造工業連接器 應用場所 介紹。PBT中文名稱聚對苯二甲酸丁酯，簡稱飽和聚酯，系高結晶性熱可塑性塑料。

優點：1、機械性質安定抗張強度與抗張模量和尼龍相似;2、摩擦系數小有自潤性;3、吸水率低;4、電氣性質優良;5、尺寸安定性良好;6、耐藥品性、耐油性極佳。

用途：1、電子電器：無熔線斷電器、電磁開關、馳返變壓器、家電把手、連接器、外殼等;2、汽車：車門把手、保險桿、分電盤蓋、擋泥板、導線護殼、輪圈蓋等;3、工業零件：OA風扇、鍵盤、釣具卷線器、零件、燈罩等。優質的材料使得堅固型能適應更惡劣更復雜的環境。

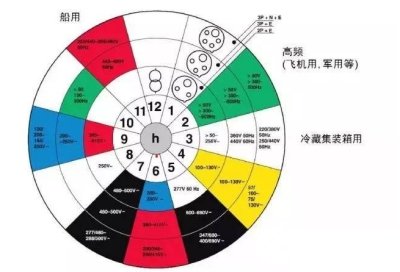

Tough&Safe堅固型配有內外兩套線夾，插腳螺釘也全部為雙螺釘。關于雙螺釘，我司內部某君是這樣解釋的：假如圣斗士冰河的鎖鏈其實是一根電纜，兩頭墜的是個工業連接器，一頭插座，一頭插頭。由于工業連接器應用的場合眾多，使用情況也千差萬別，為了便于選型和統一標準，國際電工委員會(IEC)制定了一個選型“時鐘圖”。根據CEE/IEC標準，只有極數、電壓、頻率和額定電流相同的插頭插座才能連接。
