采用MAX931電壓監視芯片構成軟啟動電路

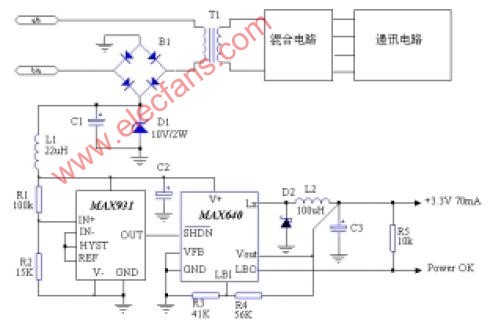

采用MAX931電壓監視芯片構成一個軟啟動電路，在輸入電壓達到足夠高以前阻止MAX640 工作這樣可以保證在比較重的負載下可靠地啟動MAX640 內部還提供一個欠壓比較器可用來監視輸出電壓當輸出電壓到達3V以上時向系統發出一個Power ok信號L1和C1 ，2 可濾除DC-DC 工作時的開關噪聲使其不會對正常通話或數據傳輸造成干擾MAX640的工作頻率很高可達數百kHz，此不必?fù)?dān)心它對有用信號的影響。
