簡單的溫度控制器電路圖

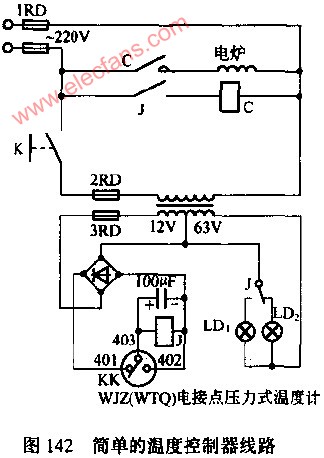

如圖142是一簡單的溫度控制線路，KK為WJZ（WJQ）系列電接點壓力式溫度計，電接點溫度計放入水中。當水溫不到100攝氏度，J吸合，C得電吸合，C接點，接通電爐進行加熱；當水溫達到100攝氏度時，電接點觸點斷開，從而使J釋放，電爐批評家止加熱。
