關電視機用干簧管消亮點電路圖

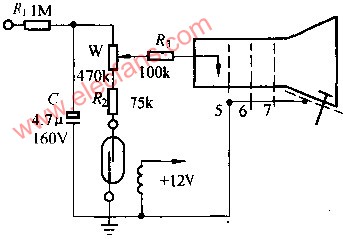

下圖是一種關電視機用干簧管消亮點電路。在亮度電位器W接地端串聯一只干簧管，電視機正常收看時，干簧管觸點閉合，電容器C充電電壓約為160V。關機時，干簧管觸點斷開，由于C的容量較大，而且它的主要放電支路已切斷，從而使顯像管陰極電壓將保留一段時間，以截止電子束，達到消亮點的目的。干簧管外面應加繞一個線圈，線圈用0.1MM漆包在內架上密繞5200匝，線圈一端接地，另端接電源+12V。
