電視機節目預選器電路圖

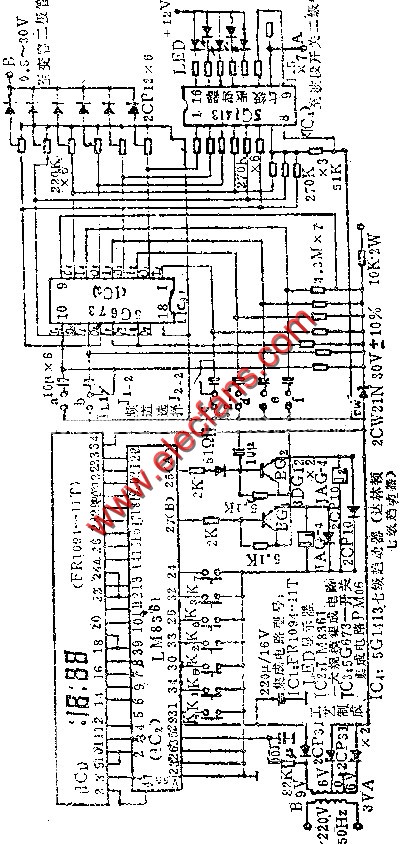

該電路見圖9.38.1具有時間顯示和預選電視節目的功能，在預定的時間自動切換電視頻道。包括先收看的第一個節目，本裝置可以連續收看三個不同頻道。
程序控制部分
時鐘基準取自市電50HZ信號，經電阻送入IC2。在IC2內部分得到IHZ信號驅動秒、分時計數器，再通過引線接到時間顯示器IC1的相應端使之顯示時間。

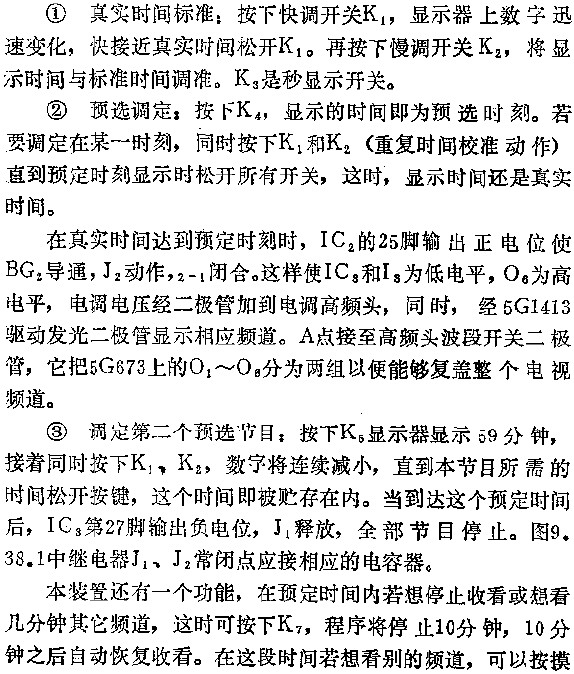

A~F任一端，即可接通該頻道。按下K8，可以消除編制的程序。
