幾種簡易電視天線放大器電路圖

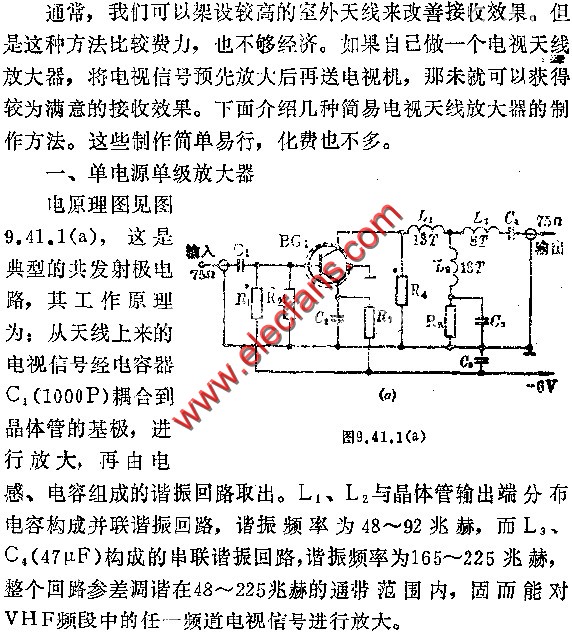

在電視臺服務區邊緣城鎮、農村收看電視節目，往往由于信號微弱而使畫面出現許多雪花狀，影響圖象的清晰度，甚至完全不能正常收看。
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
