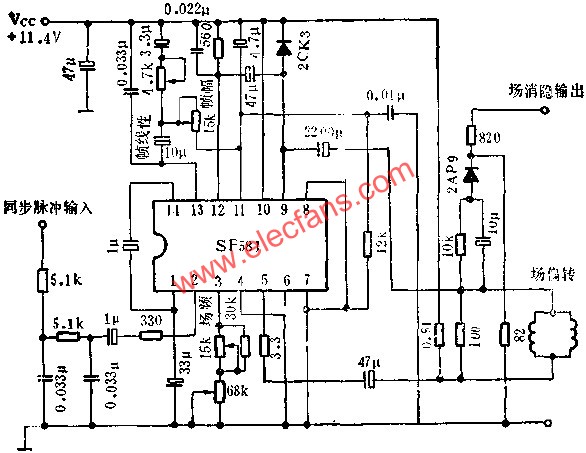

SF581場掃描電路的應用電路圖

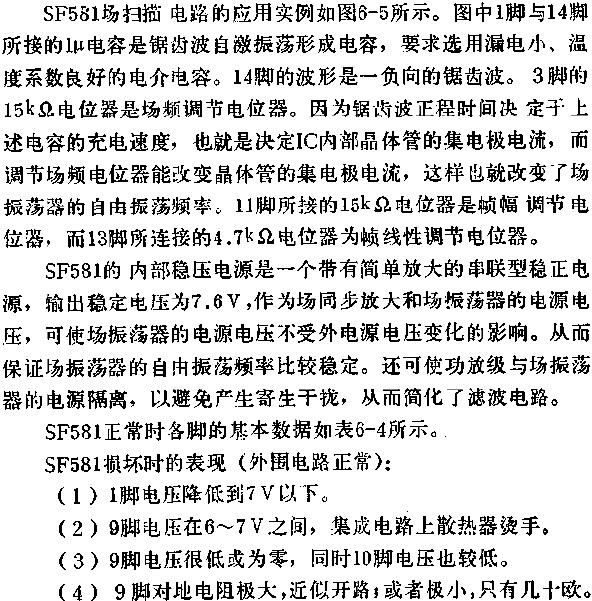

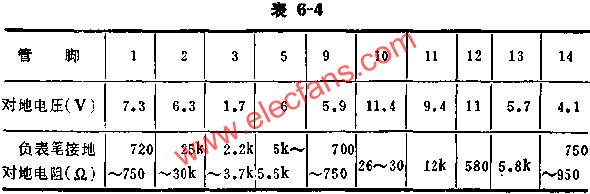

SF581場掃描電路,主要包括場振蕩器,場同頻放大電路,鋸齒波形成電路及線性校正電路,場輸出電路,以及內部穩壓電路.該電路的特點是鋸齒波形成電路由獨立的場振蕩器來控制,使場頻調節,場線性調節保持相對的獨立性,克服了三者之間的相互牽制.并采用獨立的場同步放大,使場同頻性能穩定.
