D51354圖象中放電路的應用電路圖

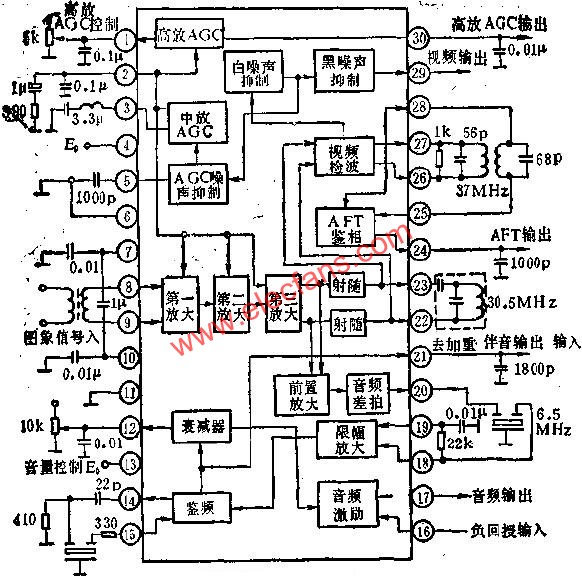

D51354是一塊圖象中放及伴音信號處理電路.它的主要功能有:圖象中放,視頻檢波,中放及AGC,AFT,噪聲抵制,伴音中頻檢波,伴音中頻限幅放大,伴音鑒頻,電子音量衰減,音頻激勵放大等.電路內部功能方框圖及應用電路如圖所示.
