D1379C行場掃描電路的應用電路圖
D1379C是一場用于黑白電視機行,場掃描的集成電路.它的主要功能有:同步分離,AFC,行振蕩及行預激勵,幀振蕩及輸出,升壓電路等.與D1031不同的是它將AFC,行振蕩,行預激勵集成于電路內,使外轉元件更少.應用實例如圖所示.

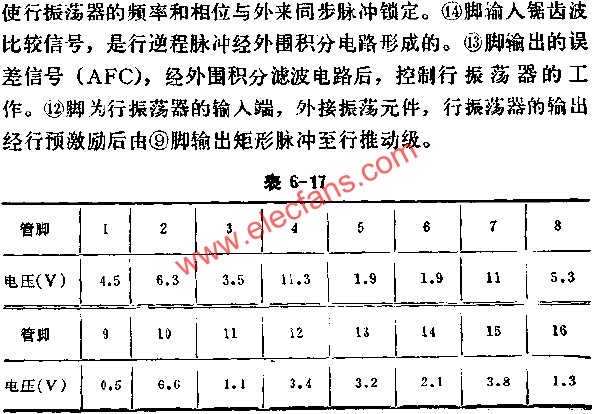

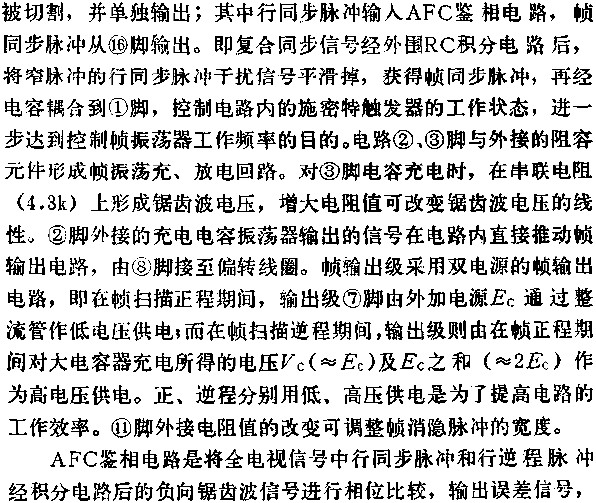

D1379C的應用原理是:來自預視放輸出的全電視信號從15腳輸入至電路內的同步分享器,在同步分離器中行,幀同步脈沖
