LH3565彩色解碼電路的應用電路圖

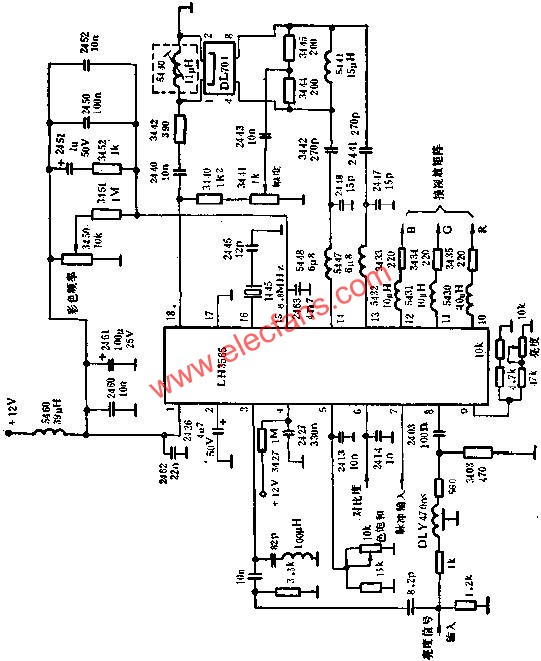

LH3565是一塊單片PAL彩色解碼集成電路,它能產生R,G,B三種信號直接輸出,并能控制亮度,對比度和色飽和度.應用實例如圖所示.

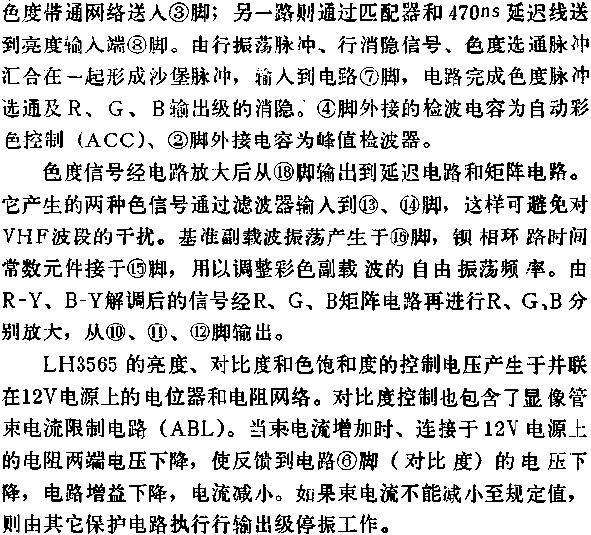

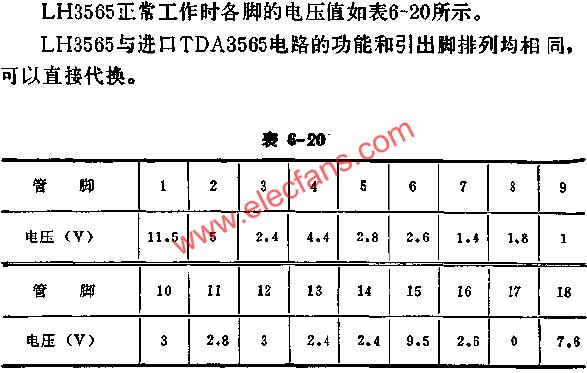

LH3565的應用原理是:視頻信號輸出經6.5MHZ陷波后送到電路內,此信號分成二路:一路由電容將色度信號通過
