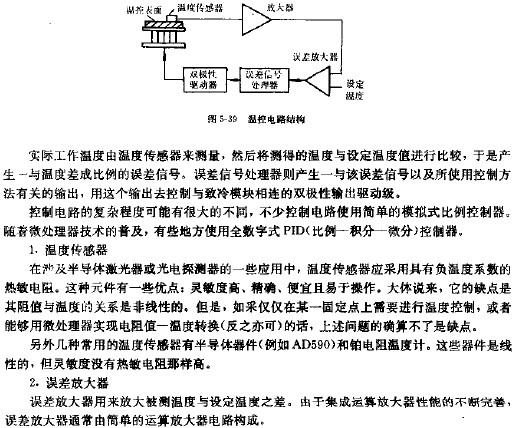

實用的有致冷模塊的溫度控制電路一般都是帶反饋的閉合回路,如圖所示,電路中,主要部件有溫度傳感器,誤差放大器,誤差信號處理器和雙極性輸出驅動級. 聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴 溫度控制 溫度控制 +關注 關注 7 文章 313 瀏覽量 39212 收藏 人收藏 掃一掃，分享給好友 復制鏈接分享 加入交流群 掃碼添加小助手 加入工程師交流群 評論 發布評論請先 登錄 相關推薦 熱點推薦 連續可調自動溫度控制器電路圖 連續可調自動溫度控制器電路圖 發表于 12-12 08:39 ?3573次閱讀 雙限值的溫度控制電路圖 雙限值的溫度控制電路圖 發表于 11-07 20:53 ?4598次閱讀 吊扇溫度控制電路圖 吊扇溫度控制電路圖 吊扇溫度控制電路圖由測溫控制電路和降壓整流 發表于 11-07 21:09 ?7467次閱讀 溫度控制器電路圖1 溫度控制器電路圖1 發表于 11-07 22:36 ?8353次閱讀 溫度控制器電路圖4 溫度控制器電路圖 溫 發表于 11-07 23:14 ?1.3w次閱讀 溫度控制器電路圖5 溫度控制器電路圖 此溫度控制器電路圖的 發表于 11-08 09:28 ?7697次閱讀 溫度控制器電路圖 溫度控制器電路圖 發表于 04-10 18:50 ?1387次閱讀 溫度控制器電路圖 溫度控制器電路圖 發表于 04-11 11:41 ?876次閱讀 單設定點溫度控制器電路圖 單設定點溫度控制器電路圖 發表于 04-13 09:15 ?3382次閱讀 溫度控制器電路圖4 溫度控制器電路圖4 發表于 04-13 09:17 ?3740次閱讀 溫度控制器電路圖5 溫度控制器電路圖5 發表于 04-13 09:18 ?3427次閱讀 簡易溫度控制電路圖 簡易溫度控制電路圖 發表于 05-21 14:11 ?1383次閱讀 溫度區間控制電路圖 溫度區間控制電路圖 發表于 05-30 14:21 ?1128次閱讀 溫度自動控制電路圖 溫度自動控制電路圖 發表于 07-17 11:49 ?2676次閱讀 AD590單點溫度控制電路圖 AD590單點溫度控制電路圖 發表于 04-02 17:04 ?7734次閱讀
溫度控制原理電路圖
