適用于農村的電視機天線放大器電路圖
在離電視臺較遠的城鎮和農村收看電視節目,往往由于信號微弱而使畫面出現許多雪花狀噪波,影響圖像的清晰度,甚至不能正常收看.這里介紹一種簡易 的電視天線放大器線路,功率增益可達10DB.一般在距離電視臺五六十公里的地方收看效果良好,可與室外天線媲美.

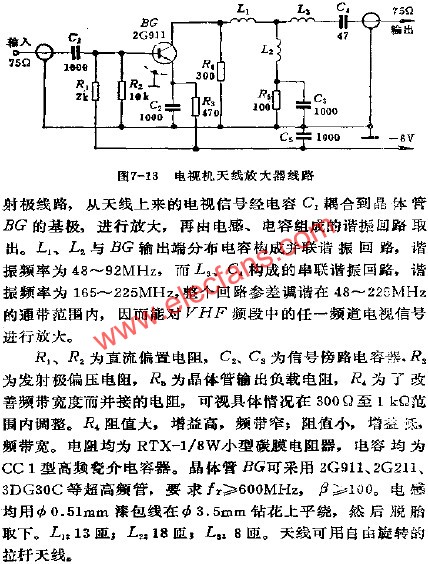

天線放大器的線路圖見圖所示,它是典型的共發
