一種間歇時間可調的555定時器電路

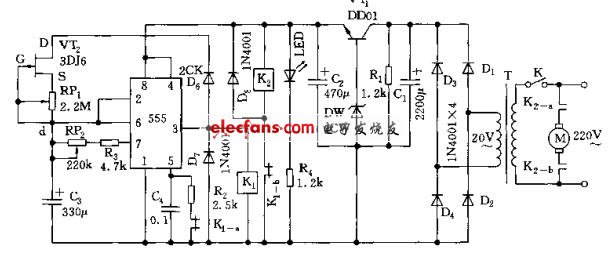

該定時器包括交流降壓，整流，穩壓電路和一個具有恒流源的無穩態多諧振蕩器及繼電器控制電路等。本電路用于控制電機，每1~2小時接通1~3分鐘，工作時間和停轉時間可獨立調節。如圖為555構成的間歇時間可調的定時器電路。
