防丟失物品報警器電路圖

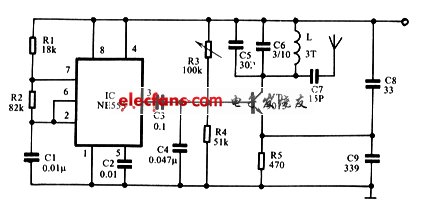

圖1為發射器電路圖。它由IC時基集成電路NE555、R1、R2、C1組成。1KHz的低頻振蕩器去調制由三極管VT及外圍元件組成的高頻振蕩器，被調制高頻信號從C7至機內微型天線向空間發射出去。C8用以加寬頻帶和防止人體感應對頻率的影響，實際使用證明，該元件必不可少。
圖 1

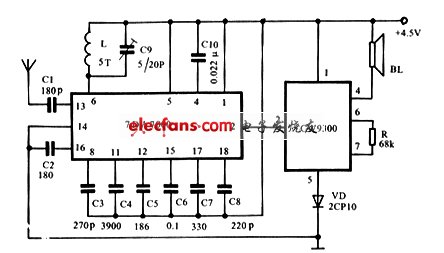

圖2為接收器電路圖。當接收器收到發射器發來的信號時，集成電路TDA7000的②腳輸出低電平，音樂集成電路CW9300無高電平觸發信號不工作，揚聲器BL無聲。當物品離開超過3m時，接收器收不到發射器發出的信號，TDA7000的②腳輸出變?yōu)楦唠娖剑珻W9300被觸發工作，從BL發出報警聲，提醒物品已丟失。
圖 2
該裝置由發射器和接收器這兩部分組成，將發射器放入行李里，接收器隨身帶，當物品離開自身超3m(米)時，接收器便發出報警聲，提醒注意，防止物品丟失。
