為什么需要使用線陣相機

客戶使用線陣相機的原因、場景很多，總結起來，基本是下面三個因素：

a.被拍攝物的特殊性

? 運動著的，無限長的被拍攝物，如布匹、鋼帶、薄膜材料、紙張

? 傳送帶上大小，顏色、分布各異的產品：果蔬、礦石、金屬零件等

? 圓柱形物體：易拉罐、滾筒裝置

b.對光的均勻性，要求很高

? 線陣光源比面陣光源，更容易實現打光的均勻性

c.成本考量

? 1臺線陣相機 vs 多臺面陣相機：成本更低，部署更方便。

? 線陣相機 vs 高分辨率面陣相機：成本更低。例如，高分辨率平板檢測行業，使用高分辨率面陣相機，成本很高，而用線陣相機，成本可以低很多。同時，屏幕的外形特點，也對線陣相機很友好：長寬均勻。線陣相機從上往下掃描一遍，可達到高分辨率面陣相機的成像效果。

線陣相機與面陣相機的區別

工業相機是機器視覺系統必不可少的核心組件，根據不同的類別有不同的分類標準。按傳感器的結構特性分類，可分為面陣相機與線陣相機兩種。其中，面陣相機是以面為單位來進行圖像采集，可以一次性獲取完整的目標圖像，并能及時進行圖像采集的相機。在目標物體的形狀、尺寸，位置等方面的應用上發揮著至關重要的成像作用。

隨著技術的發展和需要，面陣相機按照其圖像傳感器的結構或排列方式的不同，分為幀轉移、隔列轉移、線轉移以及全幀轉移四種類型，每種類型都有著各自的特點。

類型區分

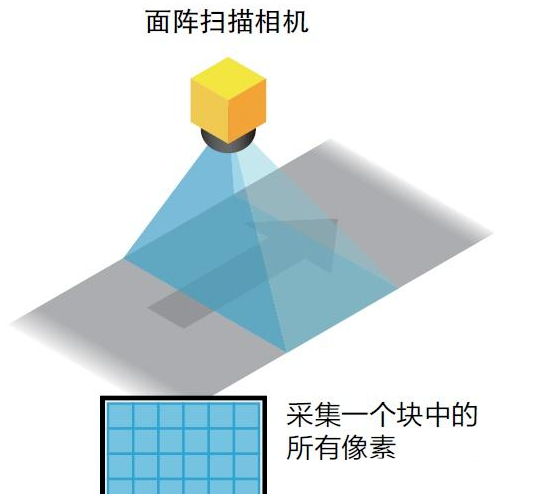

面陣相機：實現的是像素矩陣拍攝。相機拍攝圖像中，表現圖像的細節由分辨率決定，而分辨率是由鏡頭焦距決定的。同一種相機選用不同焦距的鏡頭，分辨率就不同。像素的多少不決定圖像的分辨率，那么大像素相機有何好處？其實是可以減少拍攝次數，提高測試速度。

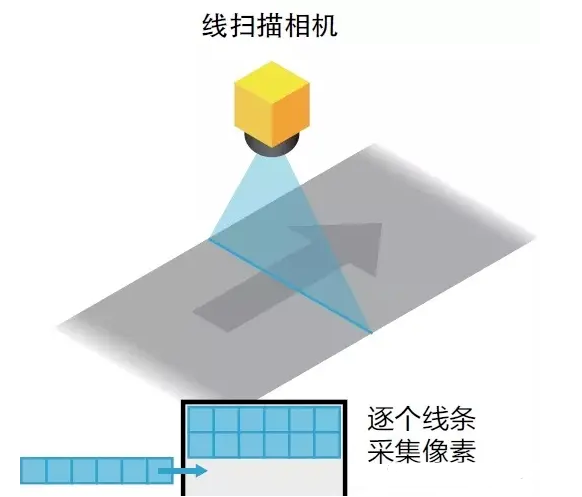

線陣相機：顧名思義是呈“線”狀的。雖然也是二維圖像，但有幾K的長度，而寬度卻只有幾個象素的而已。一般上只在兩種情況下使用這種相機

（1）、被測視野為細長的帶狀，多用于滾筒上檢測的問題。

（2）、需要極大的視野或極高的精度。

在第二種情況下需要用激發裝置多次激發相機，進行多次拍照，再將拍下的多幅“條”形圖象，合并成一張巨大的圖。因此，用線陣型相機，必須用可以支持線陣型相機的采集卡。一般相機的圖象是?400K～1M，而合并后的圖象有幾個M這么大，在這種情況下，其檢測速度自然比較慢，所以線陣相機只用在極特殊的情況下。

線掃相機速度和行頻的關系

像素精度確定的前提下，運動速度越快，理想行頻越高

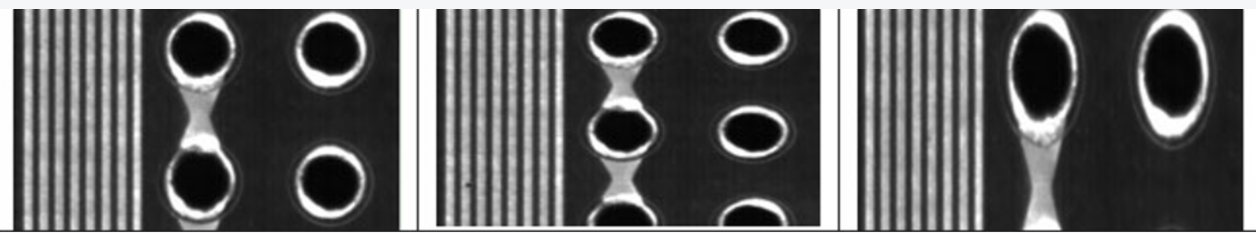

左圖：實際行頻 = 理想行頻。拍出的圖像，就是正常的。

中圖：實際行頻 《 理想行頻。圖像被壓縮。原因：直徑10厘米，等于1000個0.1mm，因為拍得慢，只拍了800次，800行拼接起來只有8厘米，圖像自然變“短了”。

右圖：實際行頻 》 理想行頻。圖像被拉長。原因：直徑10厘米，需要1000個0.1mm，因為拍得快，拍了1200次，1200行拼接起來有12厘米，圖像自然變“長了”。
