對于開關電源，由于高速開關的原因，容易導致 EMI 問題。其中 EMI 傳導的通常解決方法是在輸入端添加π形濾波器，下圖粉紅色線框部分為π形濾波器電路。

對于濾波器元器件的選擇，CF、LF 為主要濾波器件，具體值可以通過公式進行計算得到（可參考《傳導對策及 PCB 布線注意事項》）；CD 一般取 CIN 的 2～4 倍，由于 CIN 電容一般選擇較大，進而導致 CD 電容過大。在客戶的角度上，這既增加了成本，又占用了大量 PCB 板空間。那么 CD 和 ESRD 是否是必須的呢？他們究竟能起到多大的作用？下面進行實驗測試。

XL4301 測試

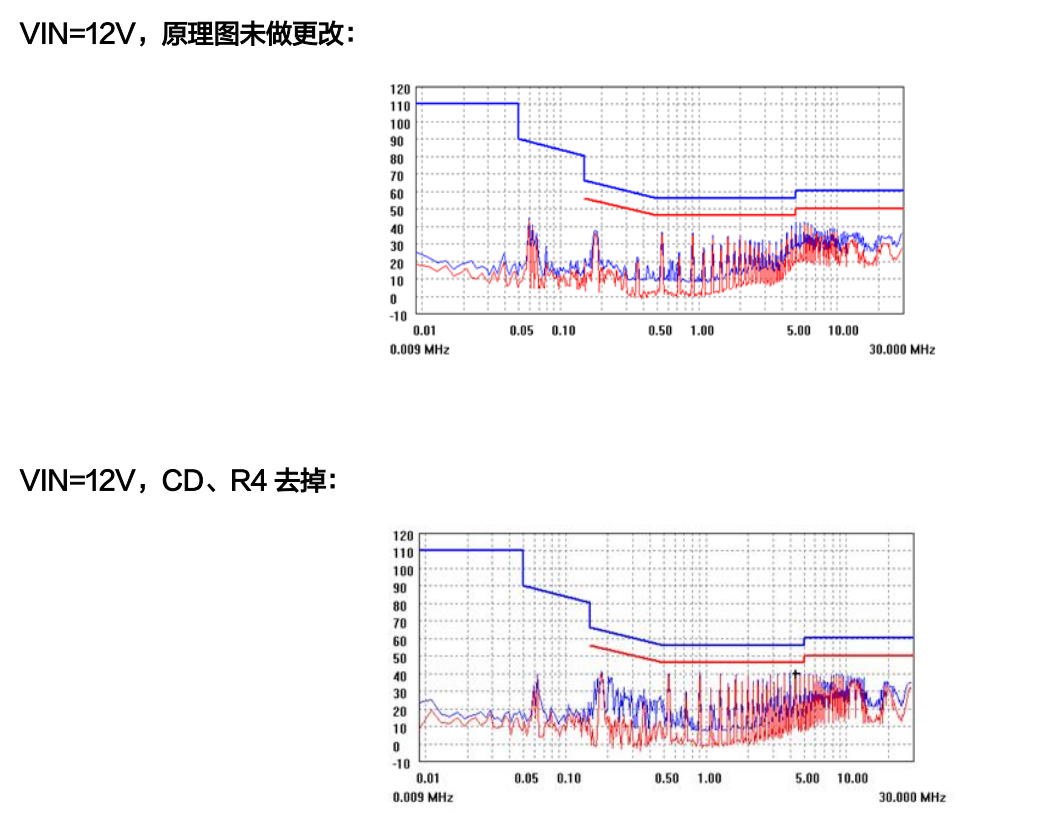

使用 XL4301 測試，VIN=12V/24V，輸出設置為 5V，負載為 2.5Ω水泥電阻，測試標準為 EN55015。原理圖如下：

XL4015 傳導測試

使用 XL4015 測試，VIN=12V，輸出設置為 5V，負載為 1.76Ω水泥電阻，測試標準為 EN55015。原理圖如下（相比于 XL4301，下圖在輸入端額外增加了 1 個共模電感，用于濾除頻率較高的共模信號）：

L2、L3 短接，CD、CF1～CF3、R4 均未焊接（無濾波器件）：

無濾波器時，傳導干擾很嚴重。

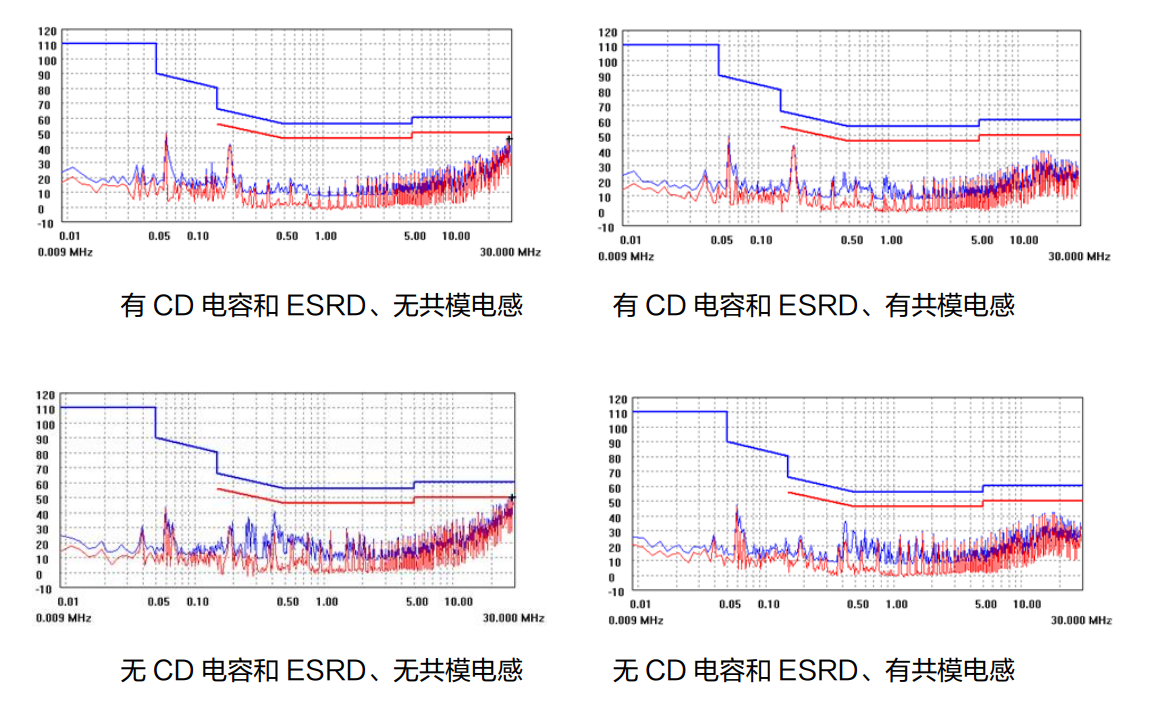

按照 4015 原理圖，分別對比 CD、R4 和共模電感 L3 的作用：

從上圖可看出，CD 電容和 ESRD 對低頻噪聲有一定改善，但效果不是很明顯；共模電感對高頻噪聲抑制效果明顯。

總結： 1. CD 電容能起到一定作用，但通過良好的設計，只使用 LF 和 CF 也可以將 EMI 傳導干擾衰減到理想的范圍內；

2. 對于頻率較高的干擾，如果π形濾波器無法濾除，可以嘗試在輸入端添加共模電感。由于頻率較高，共模電感感量不需要很大，并且感量過大時，如果共模電感的兩繞組感量差距較大，差模電流有可能導致其磁飽和，從而失去濾除共模信號的作用；

3. 傳導干擾受 PCB 布線影響較大，具體請參考《傳導對策及 PCB 布線注意事項》。
